识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍整卷、整桶和外包装标签，规格、批号、生产日期、有效期入镜。
- 拍节点附加层、上翻高度、搭接宽度或止水构造，尺子与节点同框。
- 拍基层状态，阴阳角、管根、地漏、施工缝等高风险部位单独留图。
- 拍闭水、淋水或隐蔽验收现场，水位线、时间牌和部位标识入镜。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|

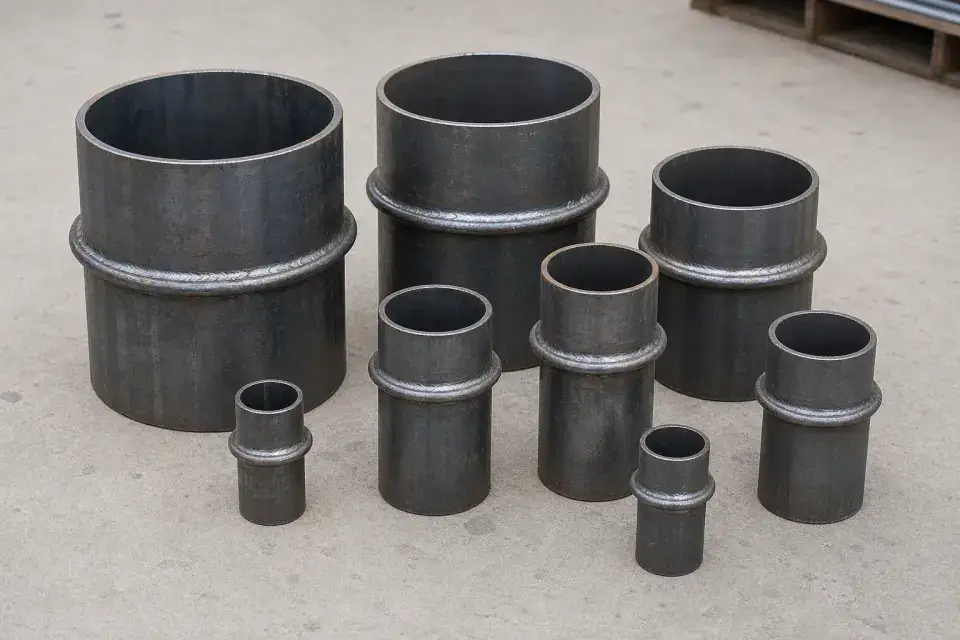

| 常见形式 | 刚性防水套管、柔性防水套管、钢套管加止水翼环 | 按设计、合同和项目验收口径复核 |
| 控制点 | 翼环厚度、焊缝、套管标高、垂直度、封堵材料 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 预留预埋检查、隐蔽照片、试水或渗漏复查 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 地下室外墙
- 消防水池
- 集水坑
- 人防墙
- 设备管线穿墙
进场验收要点
- 套管规格、标高和位置与图纸一致
- 止水环焊缝连续饱满并防腐
- 套管固定牢靠，浇筑时不得偏位
- 穿管后封堵和外侧防水节点闭合
使用要点
- 预埋前与机电图和结构图共同复核
- 成排套管用定位支架控制间距
- 套管内临时封堵防混凝土浆进入
保管要求
- 套管端口防变形
- 焊接后及时除渣防腐
- 按管径和系统挂牌堆放
常见问题
- 套管偏位导致后期开洞
- 止水环漏焊
- 穿管后封堵不密实渗水
