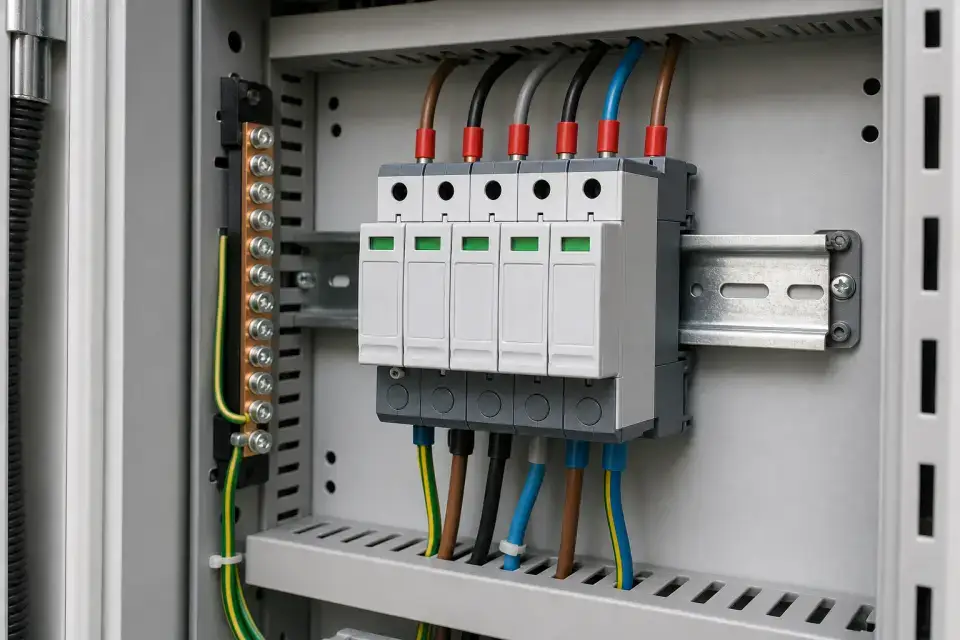

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见级别 | T1、T2、T3，按配电层级配置 | 按设计、合同和项目验收口径复核 |
| 控制点 | 最大放电电流、保护水平、后备保护、接地线长度 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 合格证、检测报告、接地电阻测试记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 总配电箱
- 楼层配电箱
- 弱电机房
- 屋面设备配电
- 光伏并网箱
进场验收要点
- SPD 型号和系统接地形式匹配
- 接线短直，后备保护配置正确
- 状态指示正常，可更换模块固定可靠
- 接地电阻和等电位连接记录齐全
使用要点
- 弱电和电源 SPD 分系统配置
- 雷雨季前抽查状态窗口
- 更换模块后更新台账
保管要求
- 模块防潮防静电
- 配电箱内备件标识清楚
- 运输防跌落
常见问题
- 接地线过长影响保护效果
- 模块失效未更换
- SPD 与后备保护不匹配
常见假冒/错用点
- 规格/用途错配风险：SPD 级别、Uc、In/Imax 和配电系统不匹配会失去防雷保护作用。
- 资料冒用风险：型号外观相近，需核对铭牌参数、检测报告和合格证一致性。
- 不合格误用风险：劣化指示异常、接地线过长或保护器未配后备保护时不得验收。
