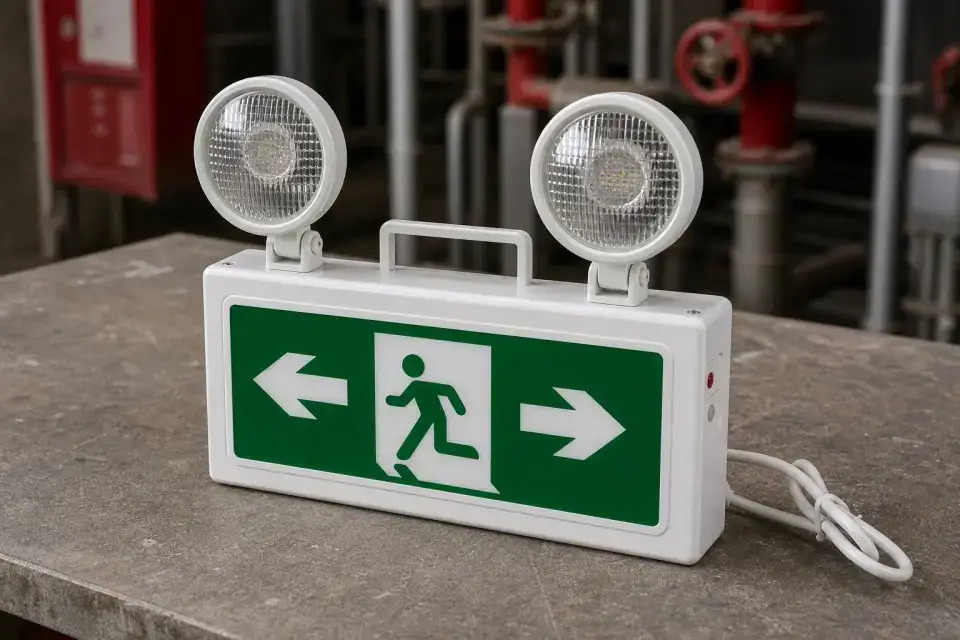

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见类型 | 集中控制型、非集中控制型、自带电池型 | 按设计、合同和项目验收口径复核 |
| 控制点 | 指示方向、安装高度、照度、持续工作时间、回路编号 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 合格证、消防产品资料、系统调试记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 疏散走道
- 楼梯间
- 安全出口
- 地下车库
- 设备房
进场验收要点
- 指示方向与疏散路线一致
- 断电后应急点亮和持续时间满足要求
- 灯具编号和系统图一致
- 安装牢固，面板无破损
使用要点
- 装修完成后复核箭头方向
- 消防联动调试时逐区测试
- 走道转角和出口处重点检查可视性
保管要求
- 灯具防压防潮
- 面板保护膜交付前再清除
- 集中电源设备保持通风
常见问题
- 箭头方向装反
- 回路地址错乱
- 电池容量不足
