现场判断

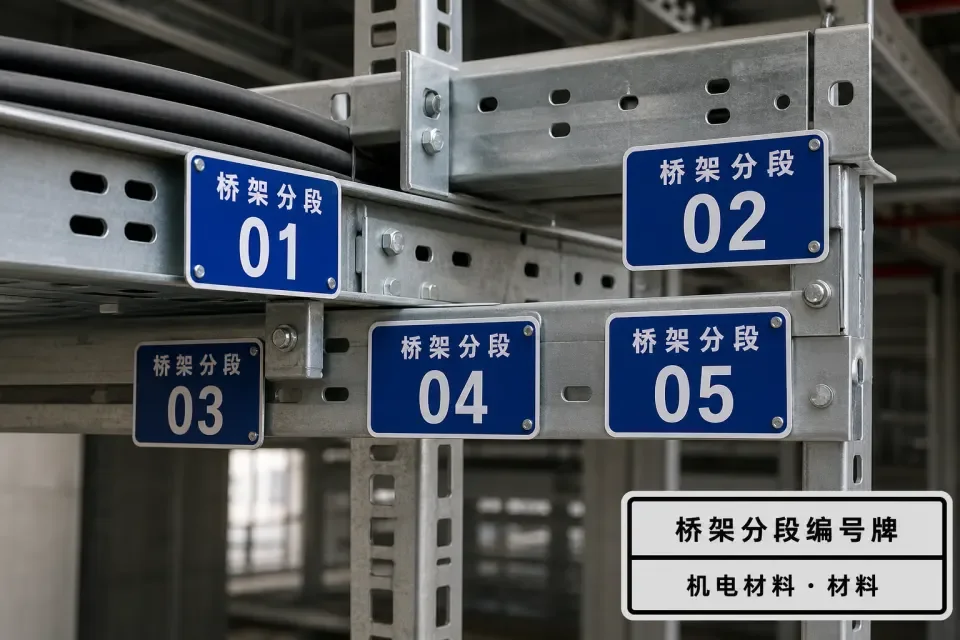

材料进场：用于桥架分段和关键分支边界标识，现场重点看编号连续性、分支映射和图纸一致性。
先判断回路用途、规格型号和安装场景，再看是否适配图纸和负荷，电气类最怕型号对了但场景不对。
先统一图纸版本、系统编号和材料规格，再把进场验收、绝缘/导通或联动相关记录同步起来。
- 规格型号、系统/回路编号、使用区域。
- 合格证、检测报告、阻燃/防火或绝缘要求。
- 安装照片、测试记录、整改闭合或复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见形式 | 铝牌、PVC 标牌或覆膜编号贴 | 按设计、合同和项目验收口径复核 |
| 常见内容 | 区段编号、起止点、系统归属、方向箭头 | 按设计、合同和项目验收口径复核 |
| 控制点 | 编号唯一、安装牢靠、可远距识别 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 桥架编号图、巡检清单、变更记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 机房桥架主干道
- 竖井桥架分支
- 地下室桥架通道
- 设备层桥架节点
- 配电间出口桥架
进场验收要点
- 桥架主干和关键分支边界均有编号牌
- 编号与桥架图纸和分支标签一致
- 编号牌无松脱和遮挡
- 改造后编号同步更新
使用要点
- 先制定统一编号规则再批量安装
- 转角、分叉和下引前后增加段号或方向箭头
- 季度巡检抽查编号完整率
保管要求
- 编号牌按区段分组保管
- 防潮防锈防褪色
- 备用牌按编号段预置
常见问题
- 编号断号或重复
- 图纸更新后未同步改牌
- 主干有编号但分支边界无编号
