现场判断

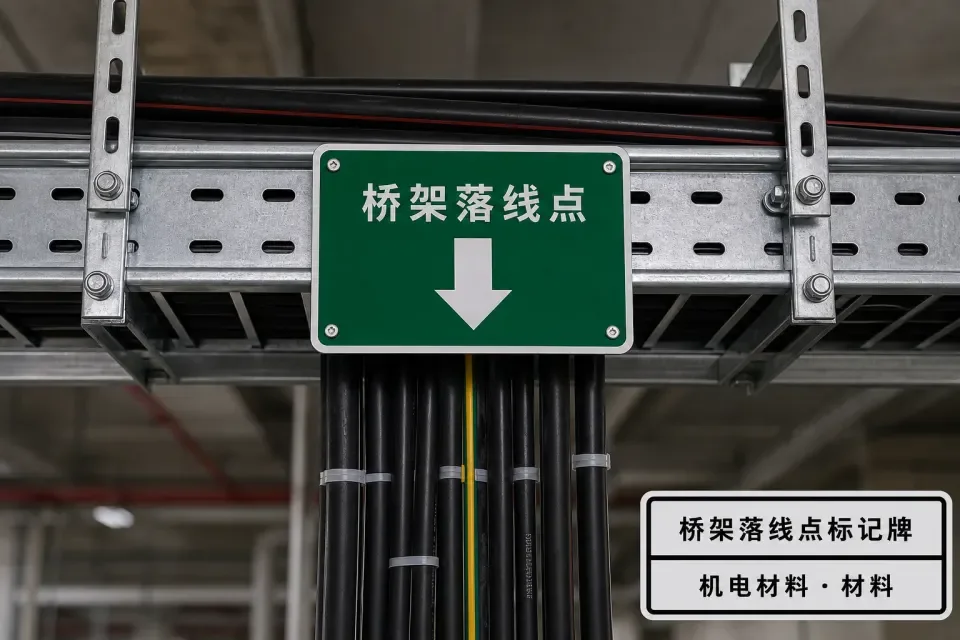

材料进场：用于桥架落线点和下引线位置标记，现场重点看点位对应、方向引导和检修可追溯。
先判断回路用途、规格型号和安装场景，再看是否适配图纸和负荷，电气类最怕型号对了但场景不对。
先统一图纸版本、系统编号和材料规格，再把进场验收、绝缘/导通或联动相关记录同步起来。
- 规格型号、系统/回路编号、使用区域。
- 合格证、检测报告、阻燃/防火或绝缘要求。
- 安装照片、测试记录、整改闭合或复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见内容 | 落线点编号、去向设备、所属系统、方向箭头 | 按设计、合同和项目验收口径复核 |
| 常见形式 | 悬挂标牌或固定标识片 | 按设计、合同和项目验收口径复核 |
| 控制点 | 点位唯一、位置准确、可读性良好 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 桥架落线图、编号清单、变更记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 机房桥架下引点
- 竖井分支落线位
- 配电间落线口
- 设备层桥架节点
- 弱电主干分支处
进场验收要点
- 落线点标记与实物一致
- 编号与台账匹配
- 分支改动后标记同步更新
- 巡检可快速定位落线路径
使用要点
- 落线点编号规则与桥架段号统一
- 复杂节点增加双向箭头
- 检修后复核标记是否移位
保管要求
- 标记牌按楼层和系统分类
- 防潮防锈防褪色
- 备用牌预置常用编号
常见问题
- 落线点编号重复
- 方向箭头设置反向
- 改线后标记滞后
