现场判断

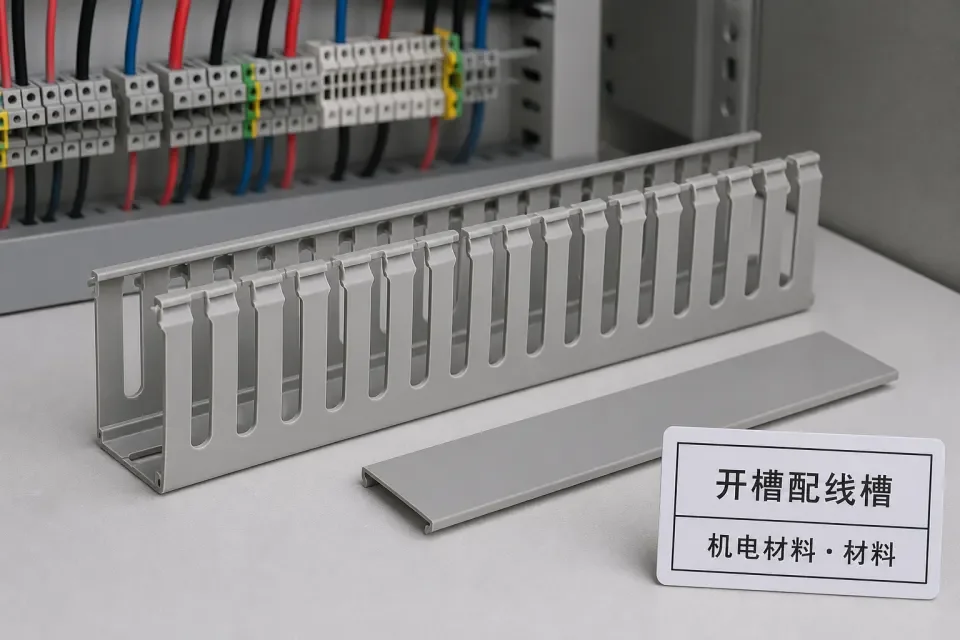

材料进场：用于配电柜和控制柜内线束分路整理，现场重点看槽宽槽高、开槽边缘、盖板锁扣和线束分层走向。
先判断回路用途、规格型号和安装场景，再看是否适配图纸和负荷，电气类最怕型号对了但场景不对。
先统一图纸版本、系统编号和材料规格，再把进场验收、绝缘/导通或联动相关记录同步起来。
- 规格型号、系统/回路编号、使用区域。
- 合格证、检测报告、阻燃/防火或绝缘要求。
- 安装照片、测试记录、整改闭合或复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见规格 | 25x25、40x40、60x60、80x80、100x100 mm 等，按线束容量选用 | 按设计、合同和项目验收口径复核 |
| 常见材质 | 阻燃 PVC 或改性工程塑料，按柜内温升环境选型 | 按设计、合同和项目验收口径复核 |
| 控制点 | 填充率、分路隔离、转角半径、盖板扣合和槽边毛刺处理 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 柜内接线图、回路表、调试记录与改线台账 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- PLC 控制柜
- 消防联动控制柜
- 配电柜二次回路区
- 机房自动化控制箱
- 设备电控箱
进场验收要点
- 线槽尺寸与线束容量匹配且留有检修余量
- 安装顺直、固定牢靠，盖板扣合完整
- 槽边无明显毛刺，不刮伤导线绝缘层
- 强弱电或不同电压回路按规则分槽整理
使用要点
- 线槽布置先与端子排、继电器布局联动设计
- 转角处适当加宽或加弯角件避免线束硬折
- 调试改线后及时恢复盖板并更新走线标识
保管要求
- 长条配线槽平码堆放防翘曲
- 盖板与底槽成套打包防混件
- 防潮防压并避免重物挤压变形
常见问题
- 线槽填充率过高导致散热差和检修困难
- 盖板缺失造成线束外露
- 回路改动后线槽内线束混乱无标识
