识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍整卷、整桶和外包装标签，规格、批号、生产日期、有效期入镜。

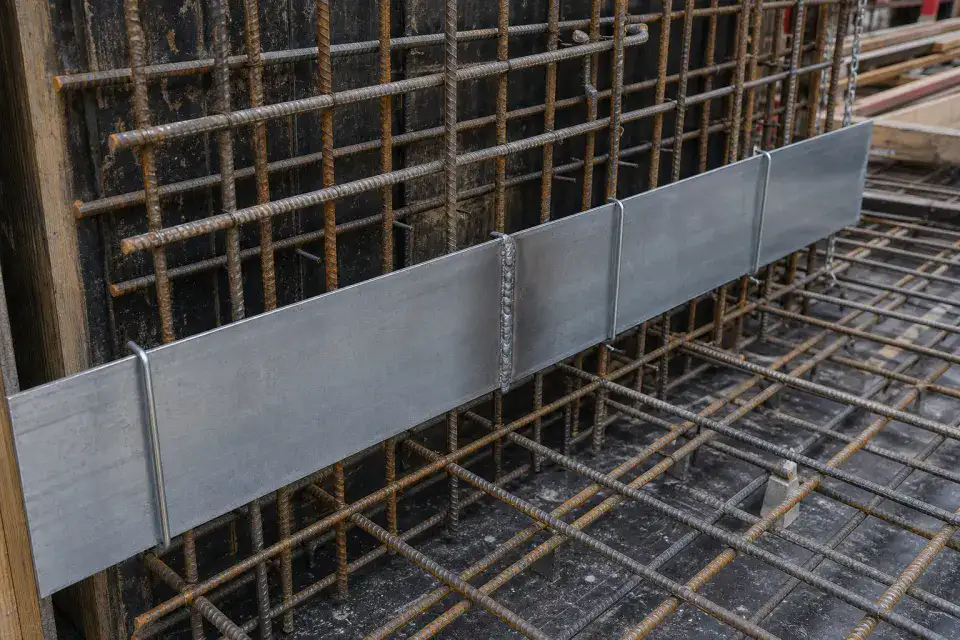

- 拍节点附加层、上翻高度、搭接宽度或止水构造，尺子与节点同框。
- 拍基层状态，阴阳角、管根、地漏、施工缝等高风险部位单独留图。
- 拍闭水、淋水或隐蔽验收现场，水位线、时间牌和部位标识入镜。
常用规格
现场下单、进场验收和资料核对优先看这些项目。

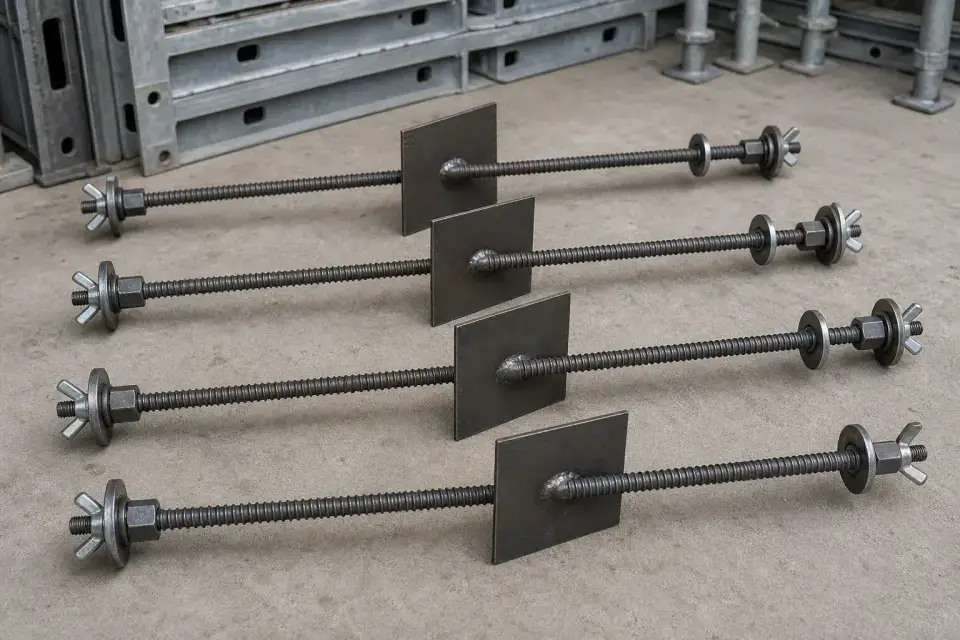

| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常用直径 | M12、M14、M16，按模板方案确定 | 按设计、合同和项目验收口径复核 |
| 控制点 | 止水片尺寸、焊缝、间距、端头封堵深度 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 模板方案、隐蔽照片、拆模封堵记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 地下室外墙
- 消防水池
- 集水坑侧墙
- 人防墙
- 污水池
进场验收要点
- 止水片居中且焊缝连续
- 螺杆间距满足模板加固方案
- 拆模后端头凿除和聚合物砂浆封堵到位
- 外墙防水前复查螺杆眼渗漏风险
使用要点
- 水池和外墙不得用普通对拉螺杆替代
- 封堵前孔内清理湿润
- 迎水面封堵完成后再做防水层
保管要求
- 按规格成捆堆放
- 防止丝扣锈蚀和变形
- 止水片焊接件避免硬摔
常见问题
- 止水片偏位或漏焊
- 普通螺杆误用在外墙
- 螺杆眼封堵不密实形成渗漏点
