现场判断
材料进场：用于室外、潮湿和设备附近电气接线保护，现场重点看防护等级、密封圈、进出线锁母和接地连续性。
先确认材料或工具对应的部位、规格、版本和使用边界，再开始验收或投入使用，避免资料和现场对象对不上。
涉及批次、编号、实测值或整改时，先统一口径，再补模板、规范和工具记录。
- 规格型号、批次或设备编号。
- 进场/使用照片、关键检查点和实测值。
- 关联模板、整改闭合和复验结果。
先把验收、进场或施工记录落到表格里。

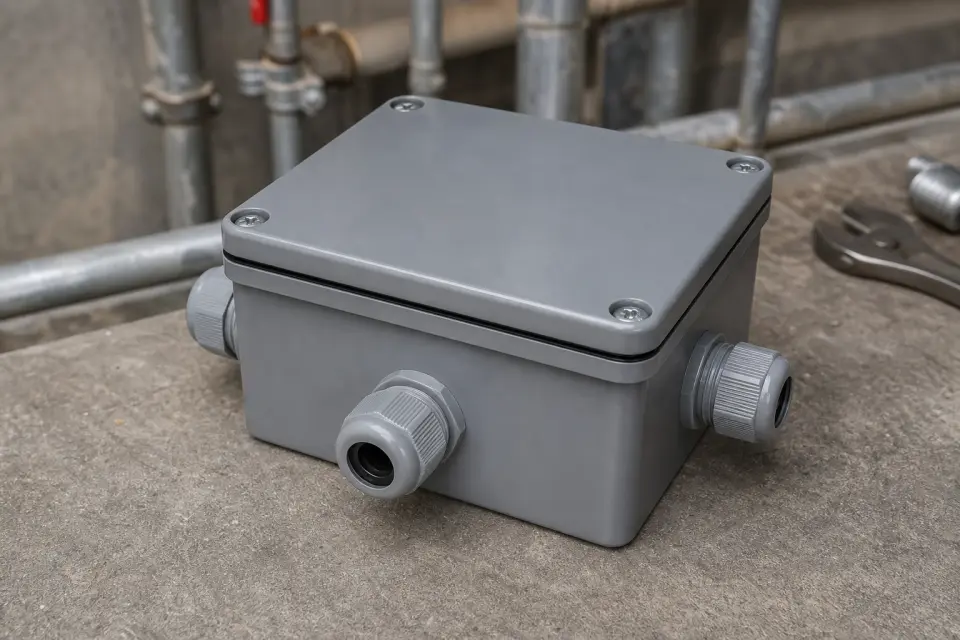

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见等级 | IP54、IP65、IP66，按环境和设计选用 | 按设计、合同和项目验收口径复核 |
| 控制点 | 密封圈、锁母、防水接头、接地端子、排水方向 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 产品合格证、绝缘测试、通电试运行记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 屋面设备
- 室外照明
- 地下车库潮湿区
- 水泵房
- 景观配电
进场验收要点
- 防护等级与安装环境匹配
- 盒盖密封圈完整无压偏
- 进出线采用防水接头并锁紧
- 金属盒体接地可靠且编号清楚
使用要点
- 室外盒尽量避免朝天开孔
- 线缆留滴水弯
- 检修口位置便于后期维护
保管要求
- 盒盖和螺钉配套保存
- 密封圈防止丢失老化
- 塑料盒避免重压变形
常见问题
- 开孔后未用防水锁母
- 盒盖螺钉漏装导致进水
- 室外接头无滴水弯
