现场判断

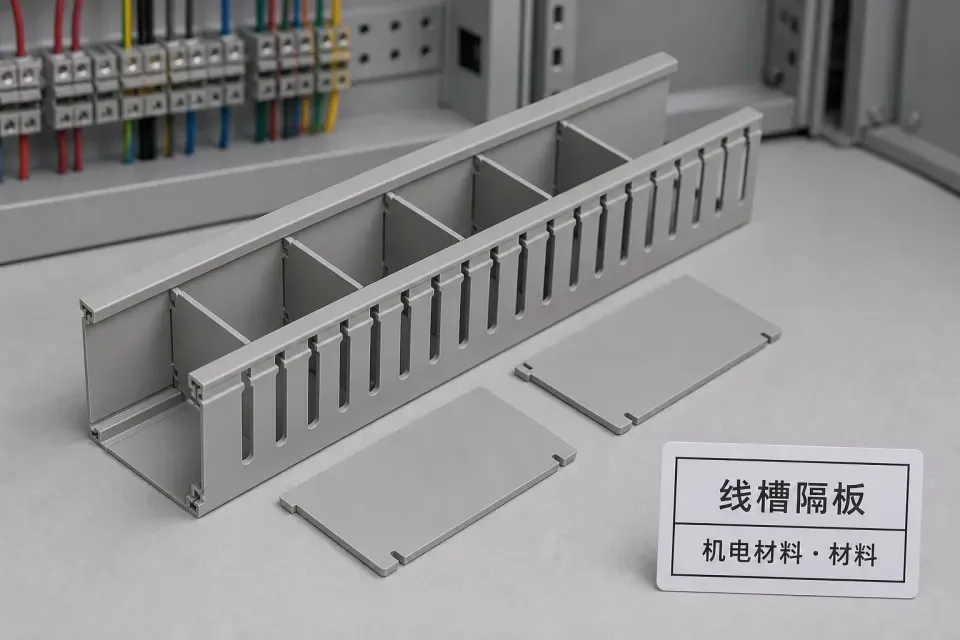

材料进场：用于线槽内强弱电分隔或不同回路隔离，现场重点看隔板连续性、固定方式和转角收口。
先判断回路用途、规格型号和安装场景，再看是否适配图纸和负荷，电气类最怕型号对了但场景不对。
先统一图纸版本、系统编号和材料规格，再把进场验收、绝缘/导通或联动相关记录同步起来。
- 规格型号、系统/回路编号、使用区域。
- 合格证、检测报告、阻燃/防火或绝缘要求。
- 安装照片、测试记录、整改闭合或复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见规格 | 与 40x25、60x40、80x60、100x80 线槽系统配套 | 按设计、合同和项目验收口径复核 |
| 常见材质 | 阻燃 PVC 或改性塑料隔板 | 按设计、合同和项目验收口径复核 |
| 控制点 | 分隔高度、连续性、固定可靠性和盖板闭合配合 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 线槽分路图、隐蔽照片、整改复核记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 机房沿墙线槽
- 弱电桥架转接段
- 配电柜二次回路线槽
- 办公信息线槽
- 消防控制线槽
进场验收要点
- 需分隔区段隔板设置完整连续
- 转角和分支处隔板收口清晰
- 隔板固定后无松动和翘曲
- 线槽盖板安装后不干涉隔板结构
使用要点
- 先按回路电压等级规划隔板路径
- 跨柜体连接处保持分隔连续
- 后期加线时同步恢复隔板完整性
保管要求
- 按线槽规格成套堆放
- 避免折弯和重压变形
- 防高温暴晒导致脆化
常见问题
- 只做局部分隔导致中段串线
- 隔板高度不足失去隔离作用
- 检修后未恢复隔板
