现场判断

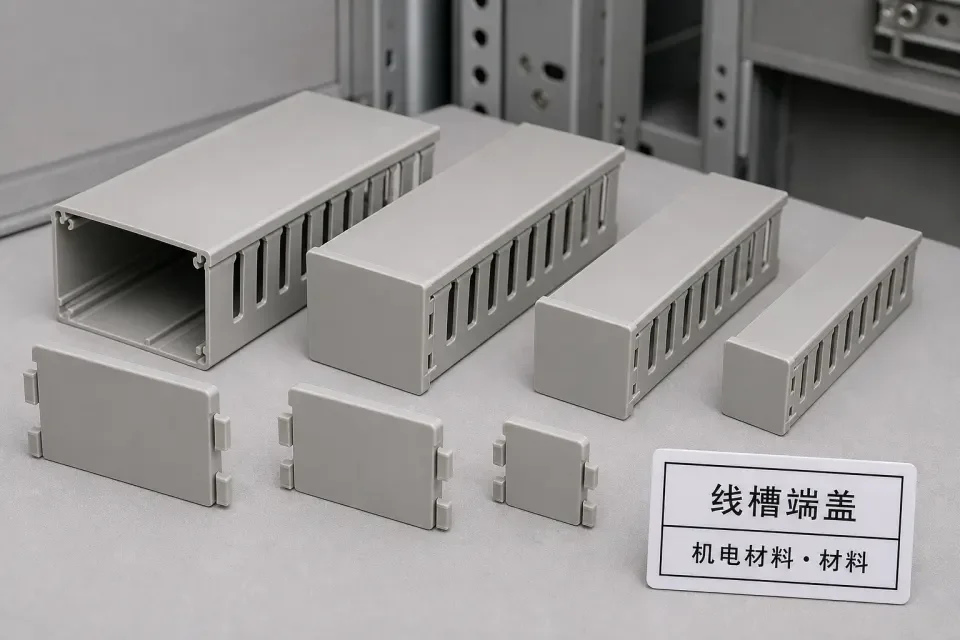

材料进场：用于封闭线槽末端开口，避免线缆外露和灰尘进入，现场重点看端盖匹配、扣合强度和边缘防护。
先判断回路用途、规格型号和安装场景，再看是否适配图纸和负荷，电气类最怕型号对了但场景不对。
先统一图纸版本、系统编号和材料规格，再把进场验收、绝缘/导通或联动相关记录同步起来。
- 规格型号、系统/回路编号、使用区域。
- 合格证、检测报告、阻燃/防火或绝缘要求。
- 安装照片、测试记录、整改闭合或复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见规格 | 与 20x10、25x16、39x19、60x40 等线槽规格配套 | 按设计、合同和项目验收口径复核 |
| 常见材质 | 阻燃 PVC 或 ABS，颜色与线槽一致 | 按设计、合同和项目验收口径复核 |
| 控制点 | 端盖与线槽截面匹配、扣合牢度、边角圆滑防刮线 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 线槽布置图、整改闭环记录、巡检照片 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 强电线槽末端
- 弱电桥架转接箱附近
- 机房沿墙配线槽
- 设备控制箱外走线槽
- 办公区信息线槽
进场验收要点
- 所有线槽开口端均完成端盖封闭
- 端盖扣合后不松脱、不翘边
- 端口无锐边并保护线缆护套
- 检修拆装后端盖能恢复完整
使用要点
- 端盖安装前先复核线槽切口平整度
- 转角和分支处优先选同体系配件
- 收尾阶段按楼层集中补齐漏装端盖
保管要求
- 按规格颜色分类打包
- 与线槽配件同箱管理防漏料
- 避免重压导致端盖变形
常见问题
- 端盖规格不匹配导致扣合松脱
- 施工后漏装造成线缆外露
- 切口毛刺未处理刮伤线缆
