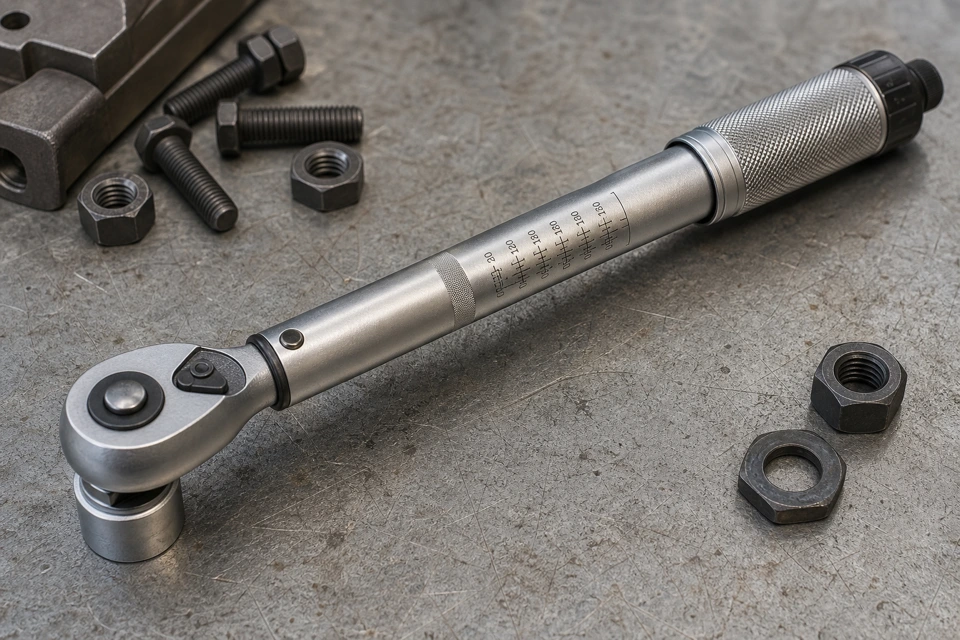

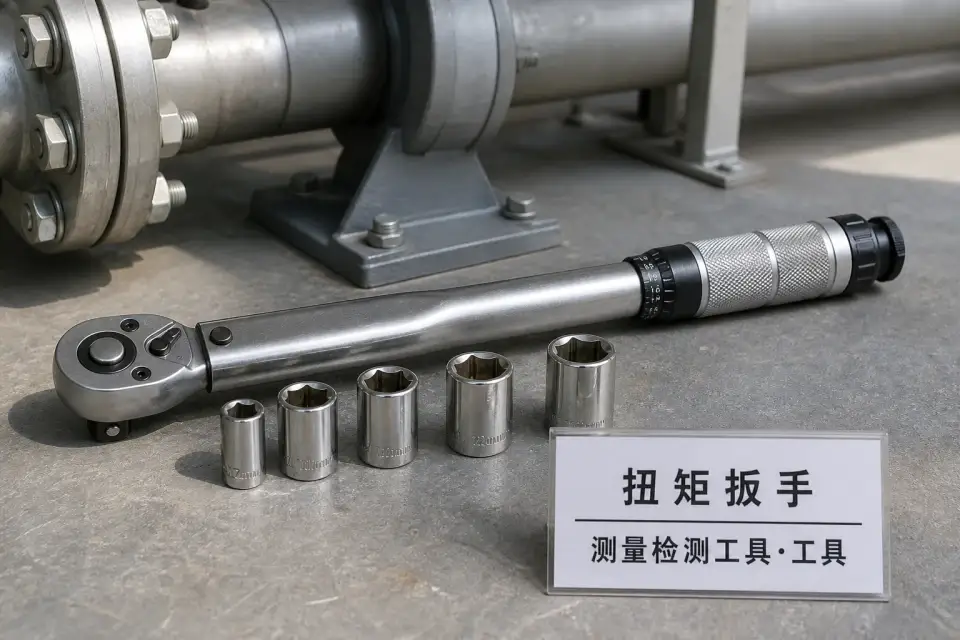

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍工具整体和编号标签，型号、量程、校准有效期或设备编号入镜。
- 拍关键工作面或附件，表笔、钻头、扳手头、探头、表盘等细节清楚。
- 拍实测过程，仪器读数、被测对象、回路编号或试验部位同框。
- 拍收纳和状态，电池、线缆、保护盒、防摔防潮状态用于交接记录。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见量程 | 5-25、20-100、40-200、100-500 N·m | 按设计、合同和项目验收口径复核 |
| 类型 | 预置式、数显式、表盘式 | 按设计、合同和项目验收口径复核 |
| 控制点 | 校准有效期、设定扭矩、抽检比例、复拧顺序 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 钢结构螺栓
- 机电支吊架
- 抗震支架
- 桥架连接
- 设备底座
进场验收要点
- 量程覆盖设计扭矩且不长期满量程使用
- 校准证书在有效期内
- 复核前确认螺栓规格和目标扭矩
- 记录抽检点位、实测值和复拧情况
使用要点
- 达到设定扭矩后停止加力
- 使用后调回低值释放弹簧
- 重要节点双人复核并拍照留痕
保管要求
- 专用盒保存，防摔防潮
- 定期校准，异常跌落后复检
- 不得当普通扳手暴力拆卸
常见问题
- 未校准导致数据无效
- 量程选错误差偏大
- 只拧不记录，验收无法追溯
常见假冒/错用点
- 规格/用途错配风险：同名不同规格容易混用，进场必须按设计图纸核对型号、等级和适用系统。
- 资料冒用风险：只拧不记录，验收无法追溯
- 不合格误用风险：发现过期、受潮、破损或疑似非本批次材料时，应先隔离并复检后再使用。
