现场判断

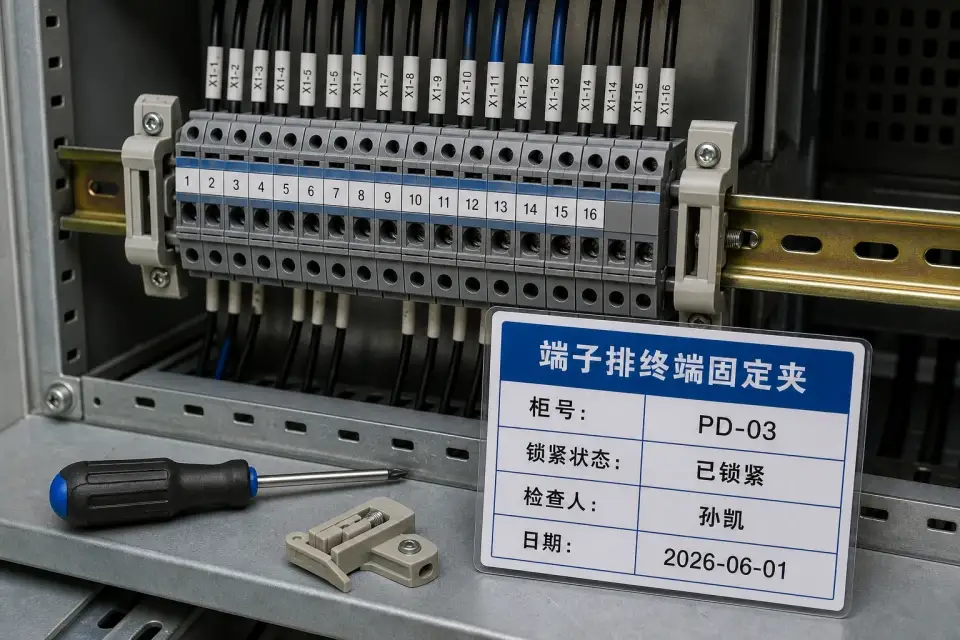

材料进场：用于导轨端子排两端限位固定，防止端子串位滑移，现场重点看夹具型号、锁紧状态和端板配套。
先确认材料或工具对应的部位、规格、版本和使用边界，再开始验收或投入使用，避免资料和现场对象对不上。
涉及批次、编号、实测值或整改时，先统一口径，再补模板、规范和工具记录。
- 规格型号、批次或设备编号。
- 进场/使用照片、关键检查点和实测值。
- 关联模板、整改闭合和复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见适配 | TS35 导轨端子系统配套终端夹 | 按设计、合同和项目验收口径复核 |
| 常见材质 | 阻燃工程塑料+镀锌金属夹件 | 按设计、合同和项目验收口径复核 |
| 控制点 | 夹具与导轨型号匹配、锁紧力、端板配套完整性 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 端子排布图、安装复检记录、调试后紧固复查 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 配电柜端子排
- 控制柜信号端子区
- 消防联动柜
- 机房弱电柜
- 设备就地电控箱
进场验收要点
- 端子排两端均设置终端固定夹
- 夹具锁紧后端子排无轴向滑移
- 端板、隔离片与夹具配套完整
- 振动或通电试运行后复检无松动
使用要点
- 端子排调整后优先恢复两端夹具再送电
- 端子桥接较多时适当增加中间限位
- 调试阶段保留夹具型号清单便于补料
保管要求
- 按导轨系统分袋管理
- 小件统一周转盒防丢失
- 金属夹件防潮防锈
常见问题
- 只装一端夹具导致端子排窜位
- 夹具型号不匹配锁不紧
- 检修后漏装终端夹
关联工具和资料
从当前条目继续跳到验收模板、规范速查和配套工具。
