现场判断

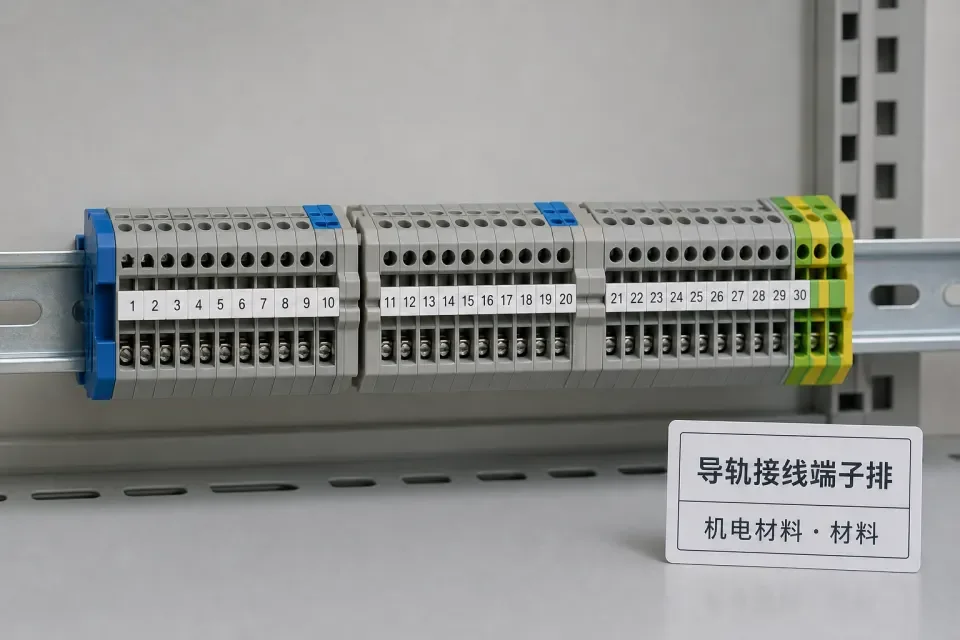

材料进场：用于控制柜和配电箱回路分接与过渡，现场重点看额定电流、端子压接质量、编号与检修空间。
先确认材料或工具对应的部位、规格、版本和使用边界，再开始验收或投入使用，避免资料和现场对象对不上。
涉及批次、编号、实测值或整改时，先统一口径，再补模板、规范和工具记录。
- 规格型号、批次或设备编号。
- 进场/使用照片、关键检查点和实测值。
- 关联模板、整改闭合和复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见范围 | 2.5-35 mm2 导轨端子，额定电流按回路负载匹配 | 按设计、合同和项目验收口径复核 |
| 常见形式 | 直通端子、分断端子、接地端子、熔断端子 | 按设计、合同和项目验收口径复核 |
| 控制点 | 导线截面匹配、压线扭矩、端子编号、端板和隔离片完整 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 回路图、端子排图、送电前紧固复检记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 配电柜二次回路
- 消防联动控制箱
- 弱电控制柜
- 设备就地控制箱
- 机房配电箱
进场验收要点
- 端子额定参数满足回路设计要求
- 导线压接牢固且无散股外露
- 端子编号和图纸一致，桥接片安装正确
- 送电前完成二次紧固复检并留记录
使用要点
- 多股导线优先配套冷压端头再入端子
- 端子排两端预留检修余量
- 调试变更后及时更新端子图和标识
保管要求
- 端子与桥接片、端板成套分盒管理
- 防潮防尘避免金属件氧化
- 不同截面端子分层存放防混料
常见问题
- 回路变更后编号未同步更新
- 压接松动导致发热
- 端子桥接片误装引发回路串联故障
