识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|

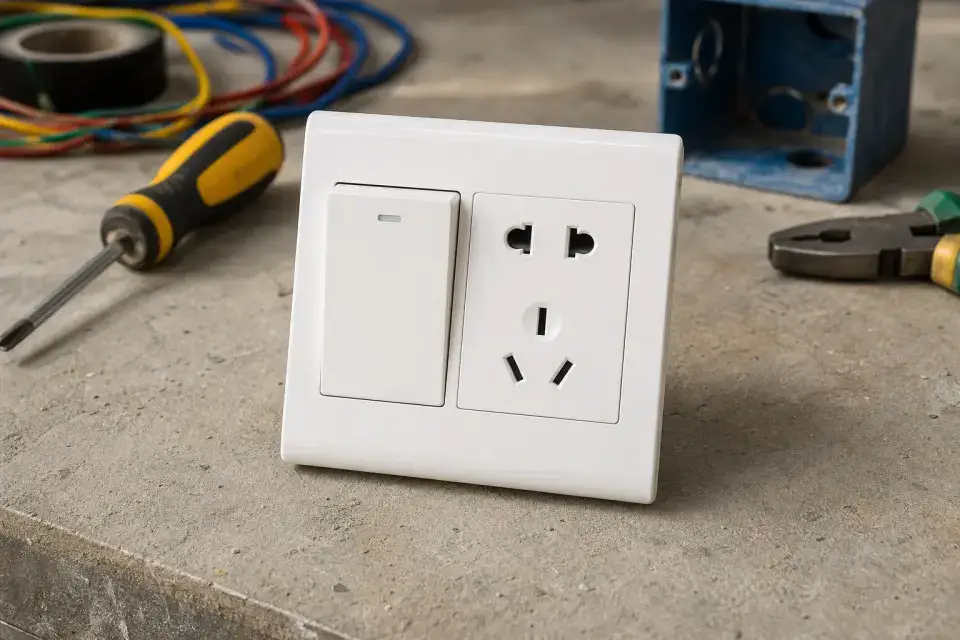

| 常见规格 | 一开、双开、五孔、三孔 16A、带 USB 或防溅盒 | 按设计、合同和项目验收口径复核 |
| 控制点 | 安装高度、相零地接线、面板水平、回路编号 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 合格证、绝缘电阻测试、通电试运行记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 住宅户内
- 办公室
- 公共走道
- 设备间
- 精装样板间
进场验收要点
- 型号、颜色和样板一致
- 相线、零线、地线接线正确
- 面板紧贴墙面且横平竖直
- 通电测试和漏保动作正常
使用要点
- 潮湿区使用防溅盒或防水型面板
- 精装墙面先确认开孔尺寸
- 同一空间面板高度统一
保管要求
- 面板防划伤，螺丝配件成套
- 不同颜色规格分箱
- 安装前保持保护膜
常见问题
- 零地接反
- 面板歪斜或缝隙大
- 乳胶漆污染面板
