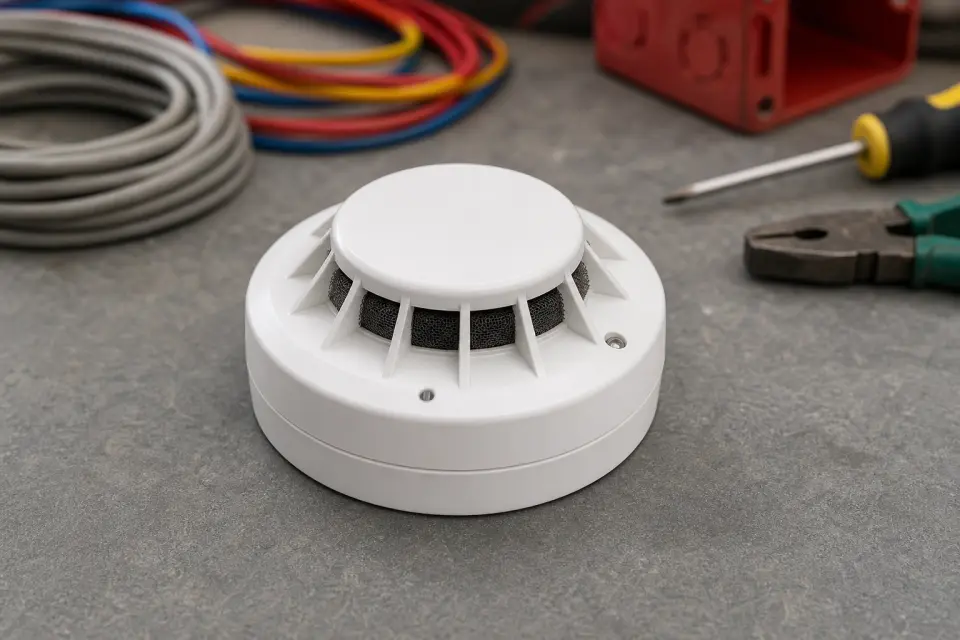

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见类型 | 总线制点型感烟、独立式感烟、吸气式系统末端另行控制 | 按设计、合同和项目验收口径复核 |
| 控制点 | 安装间距、距墙梁距离、地址编码、保护罩拆除 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 产品合格证、编码表、调试记录、联动测试记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 走道
- 办公室
- 机房
- 地下车库
- 公共区域吊顶
进场验收要点
- 探测器型号与系统兼容
- 安装位置避开风口和遮挡
- 地址编码与图纸一致
- 模拟报警和联动反馈正常
使用要点
- 装修粉尘阶段保留防尘罩
- 吊顶封板前确认底座接线
- 调试后及时更新编码表
保管要求
- 探头未安装前原包装保存
- 防尘防潮防静电
- 底座和探头成套管理
常见问题
- 地址错乱
- 防尘罩未拆影响探测
- 靠近风口导致报警不稳定
