现场判断

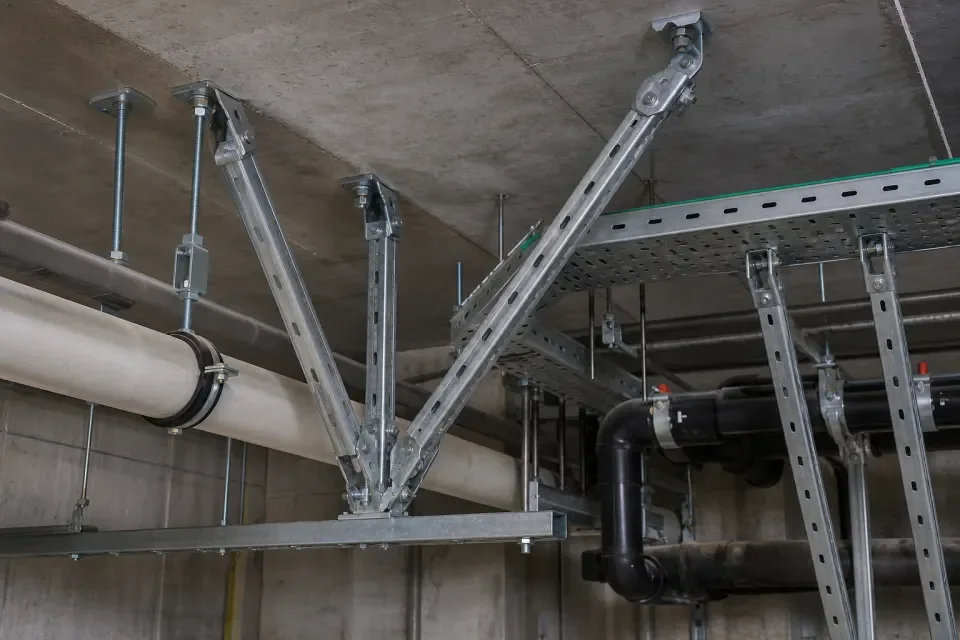

材料进场：用于机电抗震支吊架样板交底，现场重点看锚固位置、角钢节点、抗震斜撑角度和扭矩复检闭环。
先确认材料或工具对应的部位、规格、版本和使用边界，再开始验收或投入使用，避免资料和现场对象对不上。
涉及批次、编号、实测值或整改时，先统一口径，再补模板、规范和工具记录。
- 规格型号、批次或设备编号。
- 进场/使用照片、关键检查点和实测值。
- 关联模板、整改闭合和复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见构成 | 槽钢/角钢支架、抗震斜撑、锚栓和连接件 | 按设计、合同和项目验收口径复核 |
| 常见控制 | 支吊架间距、斜撑角度、锚固深度和扭矩值 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 计算复核、样板验收、扭矩复检和整改闭环 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 机房主管线区
- 地下室综合管廊
- 电井和管井集中段
- 大跨度吊顶上方
- 设备层主干管线
进场验收要点
- 样板段锚固点位与结构条件匹配
- 斜撑角度和连接构造满足方案
- 扭矩抽检记录完整
- 样板确认后大面做法保持一致
使用要点
- 先做典型节点样板再分区展开
- 吊顶封板前完成抗震复检
- 变更管线后同步复核支撑体系
保管要求
- 构件按规格和涂层分区存放
- 锚栓与连接件成套管理
- 高强件防潮防锈并保留批次标签
常见问题
- 锚固位置碰筋后未做替代复核
- 斜撑角度偏差导致受力异常
- 扭矩复检流于形式缺少闭环
