识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍整件外观和铭牌标识，型号、合格证、编号、有效期或验收牌入镜。
- 拍受力或防护节点，挂点、扣件、立杆基础、临边固定等关键位置同框。
- 拍检查动作，扭矩复核、佩戴状态、满铺固定或灭火器压力指针清楚。
- 拍使用场景全景，楼层、区域、作业面和警戒范围能对应记录。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|

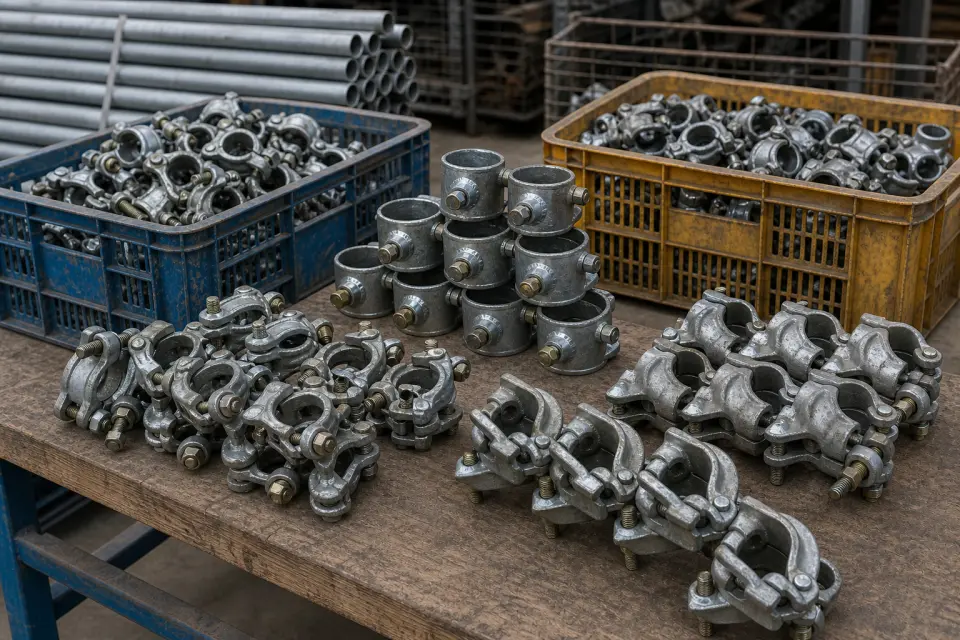

| 常见类型 | 直角扣件、旋转扣件、对接扣件 | 按设计、合同和项目验收口径复核 |
| 配套钢管 | 常见 48.3 mm 系列钢管，按方案和材料规格确认 | 按设计、合同和项目验收口径复核 |
| 控制点 | 裂纹、变形、螺栓滑丝、防锈、拧紧力矩 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 进场验收、复试报告、脚手架验收和日检 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 外脚手架
- 满堂架
- 模板支撑架
- 防护棚
- 卸料平台防护
进场验收要点
- 扣件无裂纹、砂眼、变形和滑丝
- 螺栓螺母配套完整，拧紧后不打滑
- 抽检和复试资料满足项目要求
- 搭设后关键节点按方案复核扭矩
使用要点
- 承重和受拉关键节点使用合格扣件
- 拆除回收时剔除变形滑丝件
- 雨季堆放注意防锈和排水
保管要求
- 按类型分箱或分区堆放
- 清理泥浆后涂油防锈
- 报废扣件集中处理不得回流
常见问题
- 旧扣件滑丝仍用于承重部位
- 旋转扣件替代直角扣件乱用
- 扣件混堆导致验收追溯困难
常见假冒/错用点
- 假冒风险：翻新旧扣件和低强度扣件冒用会失稳，需核验批次和复试记录。
- 错配风险：直角、旋转、对接扣件错配会破坏节点受力，必须按方案选型。
- 错用风险：裂纹滑丝扣件继续用于承重部位属于错用，必须报废隔离。
关联工具和资料
从材料条目直接跳到计算、验收模板和规范速查。
