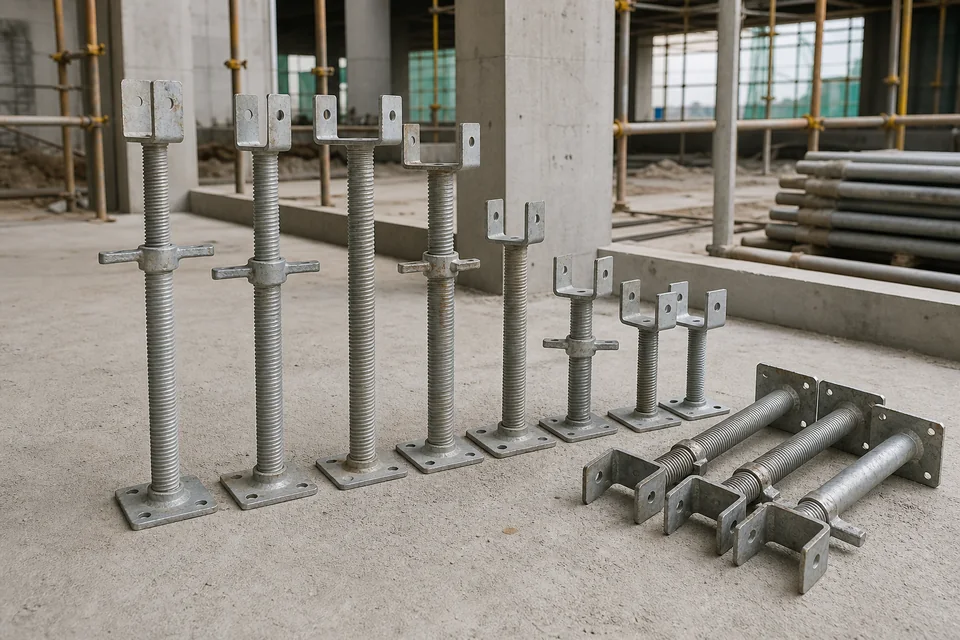

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍整件外观和铭牌标识，型号、合格证、编号、有效期或验收牌入镜。

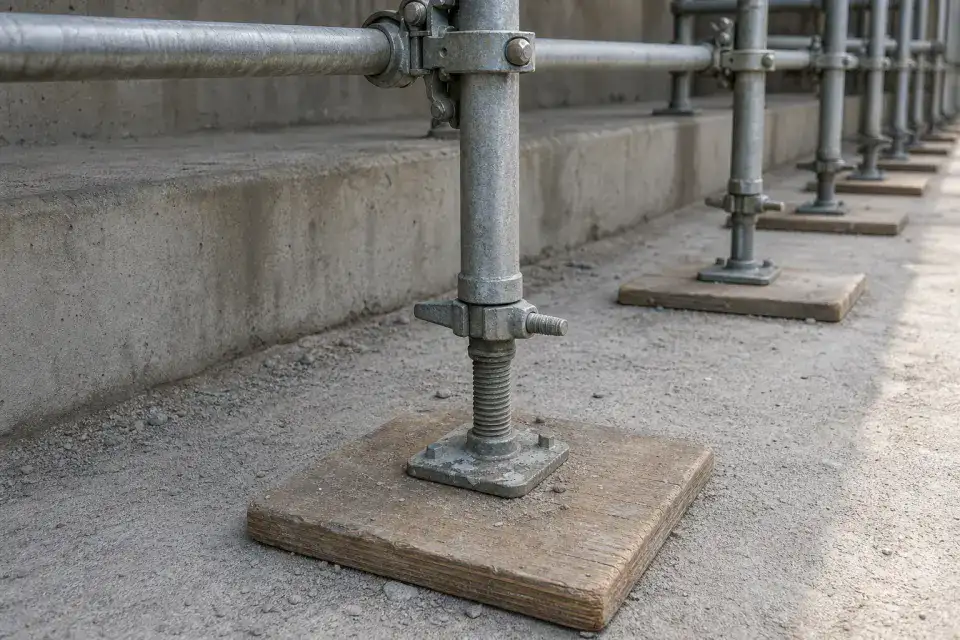

- 拍受力或防护节点，挂点、扣件、立杆基础、临边固定等关键位置同框。
- 拍检查动作，扭矩复核、佩戴状态、满铺固定或灭火器压力指针清楚。
- 拍使用场景全景，楼层、区域、作业面和警戒范围能对应记录。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见组成 | 底板或 U 托、丝杆、调节螺母 | 按设计、合同和项目验收口径复核 |
| 控制参数 | 丝杆直径、外露长度、插入长度、承载力 | 按设计、合同和项目验收口径复核 |
| 控制点 | 垫板、居中受力、丝杆变形、螺母完整 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 模板支撑验收、专项方案、材料进场验收 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 模板支撑架
- 满堂脚手架
- 盘扣架
- 承重支架
- 临时操作平台
进场验收要点
- 底座下设置垫板且基层承载可靠
- 丝杆外露长度符合方案要求
- 顶托承托梁居中，不偏心受力
- 丝杆无弯曲、裂纹和严重锈蚀
使用要点
- 高支模区域按方案逐点复核顶托伸出量
- 调平后检查扫地杆和水平杆同步到位
- 不得用砖块碎木随意垫高替代底座
保管要求
- 丝杆清理后涂油
- 底座和顶托分区码放
- 弯曲丝杆集中报废
常见问题
- 丝杆伸出过长形成失稳风险
- 顶托偏心承托木方
- 底部直接落在松土或建筑垃圾上
常见假冒/错用点
- 假冒风险：薄壁丝杆和低强度底座以次充好会降低承载，需核验材质和规格标识。
- 错配风险：底座顶托规格与支撑荷载错配会导致沉降失稳，必须按方案布置。
- 错用风险：丝杆超长外露和偏心承托属于错用，必须调整后方可使用。
