现场判断

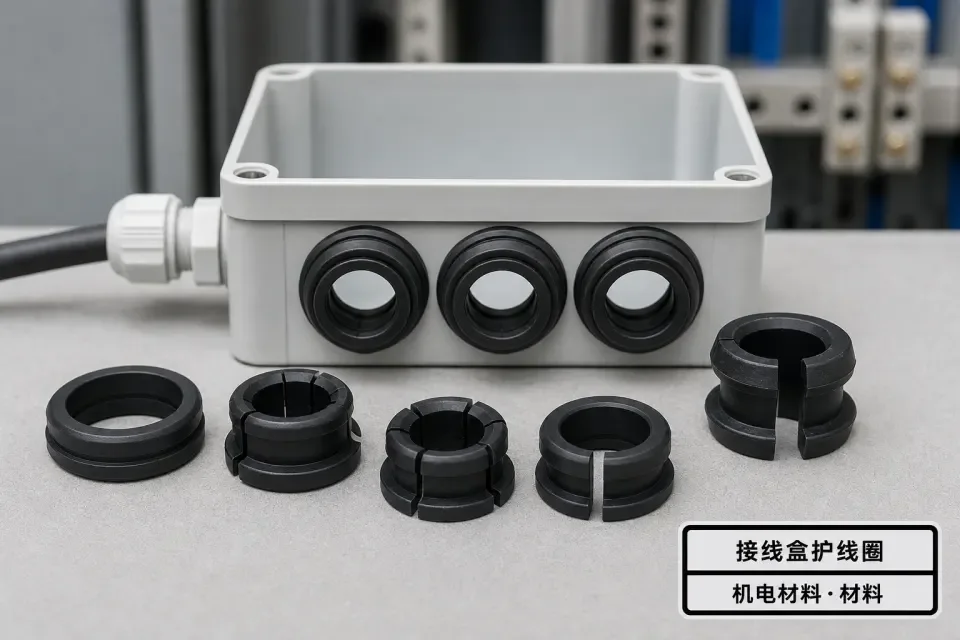

材料进场：用于接线盒进出线孔边缘防护，减少金属孔口划伤电缆护套，现场重点看孔径匹配、固定牢靠和绝缘完整。
先确认材料或工具对应的部位、规格、版本和使用边界，再开始验收或投入使用，避免资料和现场对象对不上。
涉及批次、编号、实测值或整改时，先统一口径，再补模板、规范和工具记录。
- 规格型号、批次或设备编号。
- 进场/使用照片、关键检查点和实测值。
- 关联模板、整改闭合和复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见规格 | 按开孔直径分档，如 16、20、25、32 mm 等 | 按设计、合同和项目验收口径复核 |
| 常见材质 | PVC、橡胶或尼龙，按温度和耐老化要求选用 | 按设计、合同和项目验收口径复核 |
| 控制点 | 孔径匹配、护口包边完整、安装不脱落和耐磨性 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 安装检验记录、隐蔽照片和问题整改闭环 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 金属接线盒
- 桥架转接盒
- 配电箱内部过线孔
- 设备端子箱
- 机房控制箱
进场验收要点
- 所有穿线孔位均安装护线圈
- 护线圈与孔口贴合且无脱落
- 线缆通过处护套无划伤和压痕
- 箱内振动工况复检护口仍保持就位
使用要点
- 开孔后先去毛刺再装护线圈
- 大截面电缆进线建议配合格兰接头
- 巡检发现硬化开裂及时更换
保管要求
- 按孔径分类收纳避免错配
- 橡胶件避光防老化
- 与开孔器具、格兰配套备料
常见问题
- 金属孔口未装护线圈直接穿线
- 护线圈规格偏小安装变形
- 高温区域护口老化开裂未更换
