现场判断

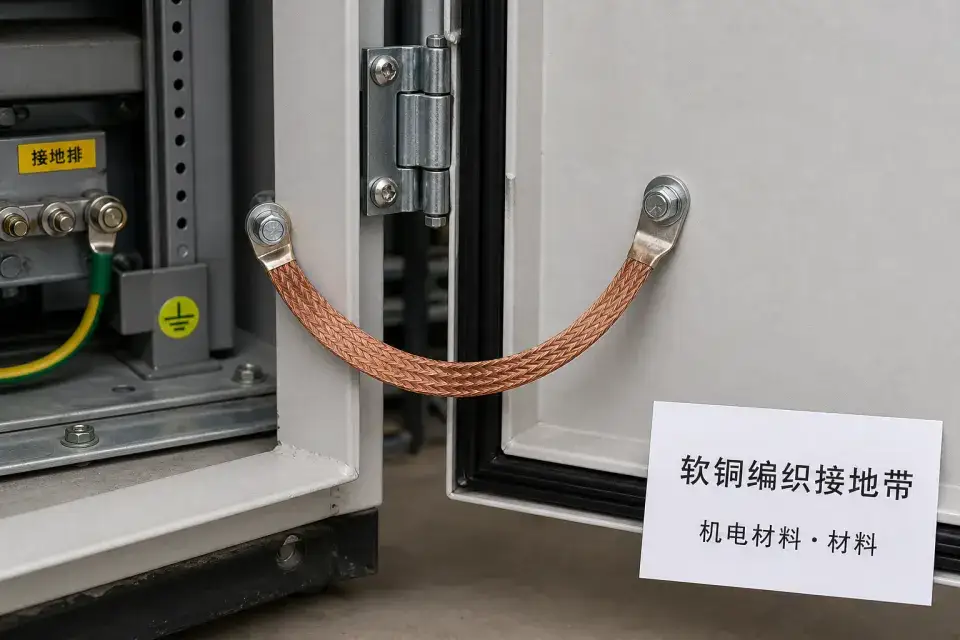

材料进场：用于柜门、活动连接和设备振动部位的接地跨接，现场重点看截面积、压接质量和导通连续性。
先确认材料或工具对应的部位、规格、版本和使用边界，再开始验收或投入使用，避免资料和现场对象对不上。
涉及批次、编号、实测值或整改时，先统一口径，再补模板、规范和工具记录。
- 规格型号、批次或设备编号。
- 进场/使用照片、关键检查点和实测值。
- 关联模板、整改闭合和复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见截面 | 6、10、16、25 mm2，按设备接地要求选用 | 按设计、合同和项目验收口径复核 |
| 常见端接 | 铜鼻压接或端子压焊，配防松螺栓 | 按设计、合同和项目验收口径复核 |
| 控制点 | 导体截面、压接完整性、连接面除漆和防腐处理 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 接地连续性测试、隐蔽验收、维护复检记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 配电柜柜门
- 控制柜活动门
- 设备机壳跨接点
- 桥架跨接补强点
- 机房等电位端子箱
进场验收要点
- 跨接带截面与设计要求一致
- 两端连接牢固且防松措施完整
- 连接面清洁见金属并防腐处理
- 导通测试结果连续稳定
使用要点
- 活动门跨接留足弯曲余量避免拉断
- 高振动场景定期复检紧固件
- 改造增设设备时同步补做跨接带
保管要求
- 防潮存放避免铜件氧化
- 按截面和长度分类挂牌
- 端子和螺栓配套打包防漏件
常见问题
- 柜门跨接遗漏导致接地断续
- 连接面未除漆导通不良
- 跨接带过短长期受拉疲劳断丝
