识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度

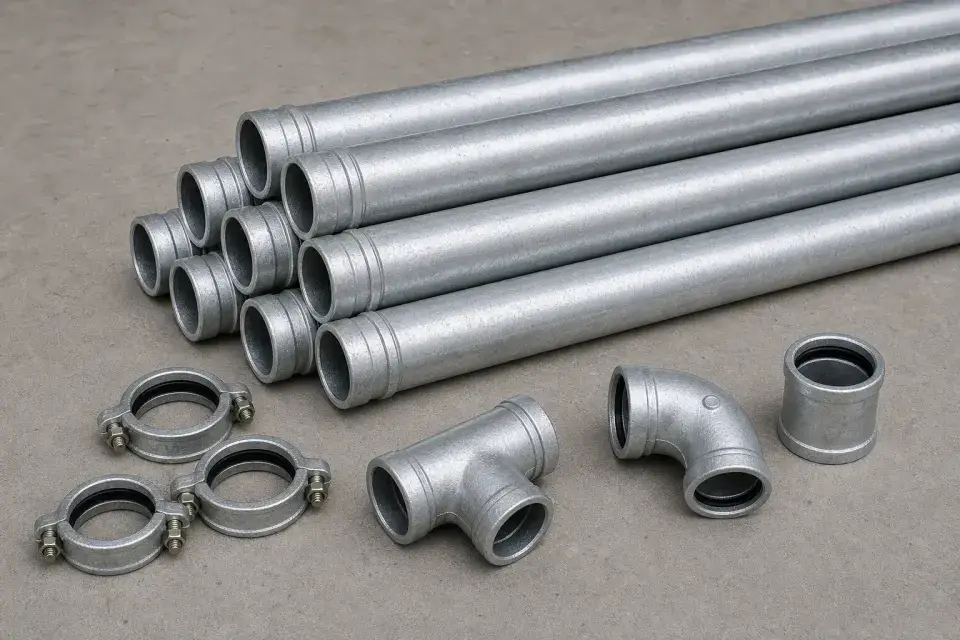

- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常用管径 | DN25-DN200，按系统图和水力计算确定 | 按设计、合同和项目验收口径复核 |
| 连接方式 | 沟槽连接、丝扣连接、法兰连接、焊接后防腐 | 按设计、合同和项目验收口径复核 |
| 控制指标 | 壁厚、镀锌层、压力等级、沟槽尺寸 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 消防喷淋
- 消火栓系统
- 泵房管道
- 地下车库管网
- 管井立管
进场验收要点
- 核对管材壁厚、规格和质量证明文件
- 沟槽滚压不得过深或破坏镀锌层
- 支吊架、防晃支架和穿墙套管到位
- 压力试验、冲洗和联动调试记录齐全
使用要点
- 沟槽件胶圈方向和润滑按说明施工
- 泵房和立管先复核标高和阀门检修空间
- 隐蔽前拍摄支架、套管和防腐补口
保管要求
- 管端封堵防杂物进入
- 码放垫木防滚动
- 沟槽件、胶圈和螺栓分类保管
常见问题
- 壁厚不符或管件混用
- 沟槽连接渗漏
- 支架间距过大导致管道振动
常见假冒/错用点
- 规格/用途错配风险：壁厚不符或管件混用
- 资料冒用风险：重点核对批号、合格证、检测报告与实物是否一一对应，避免借证和串证。
- 不合格误用风险：沟槽连接渗漏
