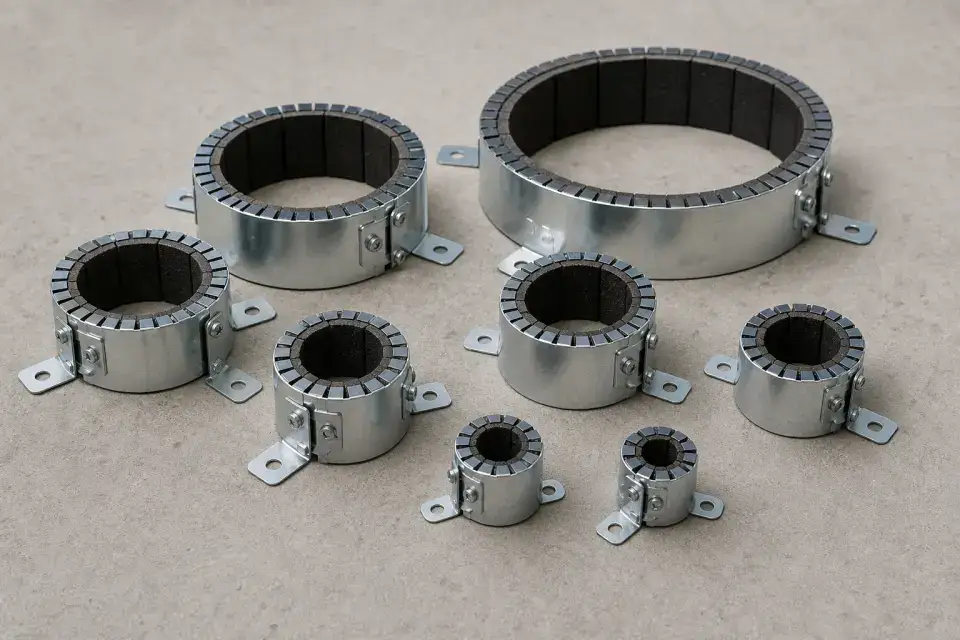

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 适配范围 | 按管径 DN50-DN200 等规格选用 | 按设计、合同和项目验收口径复核 |
| 控制点 | 管径匹配、固定膨胀螺栓、防火封堵、安装方向 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 消防产品资料、防火封堵验收、隐蔽照片 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 排水立管穿楼板
- 管井穿墙
- 防火分区穿越
- 卫生间立管
- 地下室管线穿墙
进场验收要点
- 阻火圈规格与管径匹配，不得松套
- 安装在防火分隔要求的正确一侧或两侧
- 固定件齐全牢靠
- 周边孔洞防火封堵严密
使用要点
- 管井集中穿越部位按系统编号拍照
- 后期新增管道同步补装阻火圈
- 吊顶封板前完成复查
保管要求
- 防潮防压，避免膨胀材料破损
- 按管径分箱存放
- 产品合格证随批次归档
常见问题
- 只做封堵不装阻火圈
- 阻火圈管径选大
- 吊顶封闭后无法复查
