现场判断

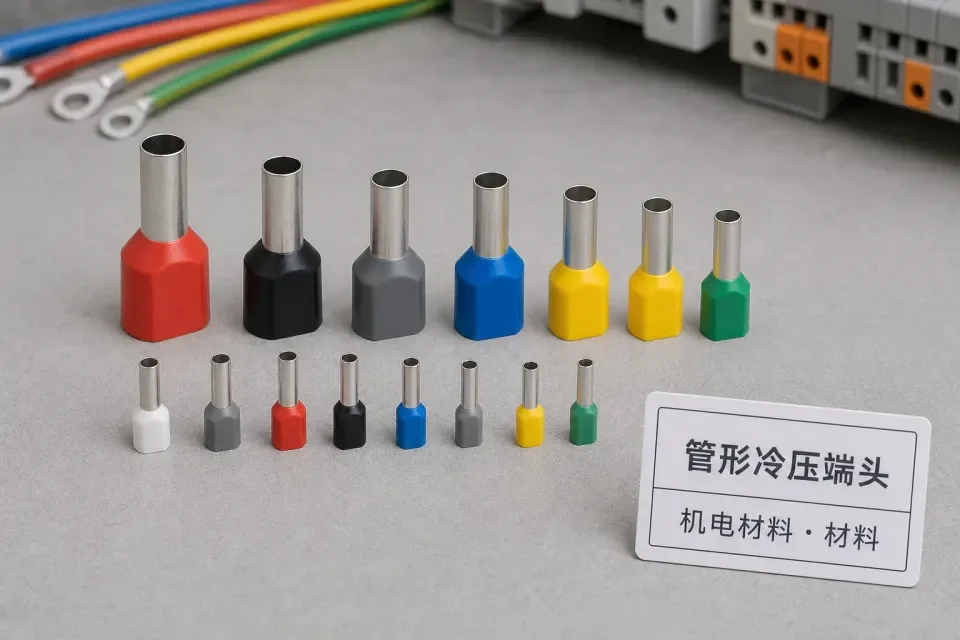

材料进场：用于多股软线入端子前的压接成型，现场重点看端头规格、压接模具匹配、压后拉脱力和回路编号一致。
先确认规格、强度等级、接口形式和使用部位，再判断能不能收货或下料，土建市政类常见问题是批次、规格和节点脱节。
先把送检、复试、实测和部位编号统一下来，再进入进场验收、隐蔽验收或施工记录。
- 规格型号、强度等级、批次和使用部位。
- 合格证、复试/送检编号、接口或节点做法。
- 进场照片、实测值、整改要求和复验结论。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见截面 | 0.5、0.75、1.0、1.5、2.5、4、6 mm2 等 | 按设计、合同和项目验收口径复核 |
| 常见类型 | 裸端管形、带绝缘套管形、双线管形端头 | 按设计、合同和项目验收口径复核 |
| 控制点 | 导线截面匹配、压接模具编号匹配、压后外观完整无裂口 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 接线工艺交底、送电前紧固复检和抽检记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 配电箱端子压接
- PLC 控制柜
- 消防联动柜
- 弱电控制箱
- 设备就地控制箱
进场验收要点
- 端头规格与导线截面和端子孔径匹配
- 压接后铜管不开裂、无松脱和明显偏压
- 端头插入端子后无散股外露
- 关键回路抽检拉拔和导通满足要求
使用要点
- 多股软线先理顺并等长裁切再压接
- 同一柜内统一端头颜色和规格体系
- 压接钳定期校验并保留抽检记录
保管要求
- 按截面规格分盒管理防混料
- 铜端头防潮防氧化
- 绝缘套端头避免高温暴晒变形
常见问题
- 用钳口不匹配导致压接虚压
- 双线并压未选双线端头
- 回路变更后端头规格未同步更新
