现场判断

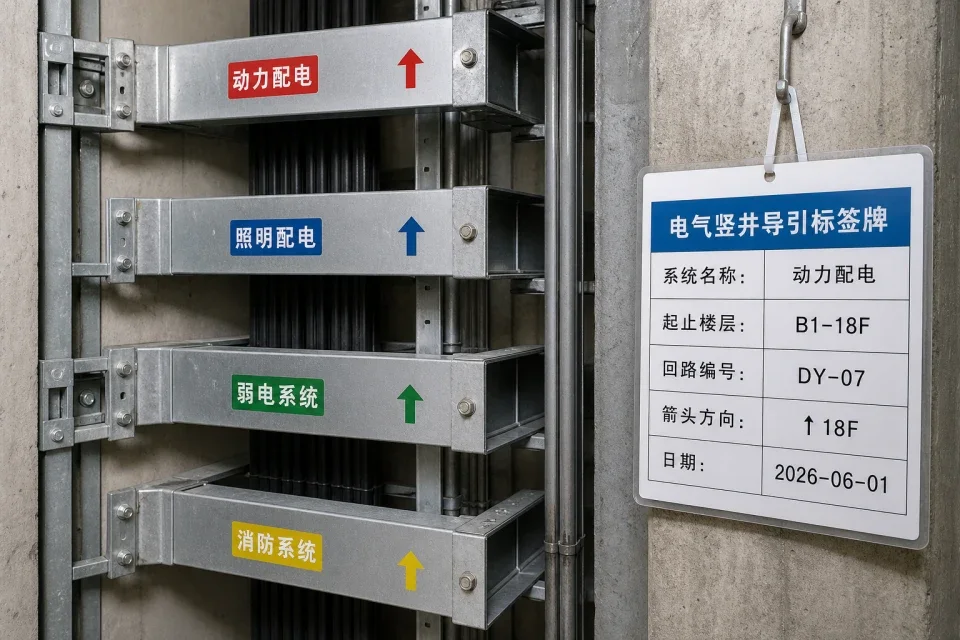

材料进场：用于电气竖井桥架分层和去向导引，现场重点看系统编号、楼层方向和标签耐久性。
先确认材料或工具对应的部位、规格、版本和使用边界，再开始验收或投入使用，避免资料和现场对象对不上。
涉及批次、编号、实测值或整改时，先统一口径，再补模板、规范和工具记录。
- 规格型号、批次或设备编号。
- 进场/使用照片、关键检查点和实测值。
- 关联模板、整改闭合和复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见材质 | 覆膜 PVC、PET 卡或耐候金属吊牌 | 按设计、合同和项目验收口径复核 |
| 信息要素 | 系统名称、起止楼层、回路编号、箭头方向和日期 | 按设计、合同和项目验收口径复核 |
| 控制点 | 字高可读性、挂设牢固度、抗潮耐污和统一编码规则 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 桥架平面图、电缆清册、巡检复核记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 电气竖井
- 桥架转接节点
- 机房出线口
- 配电间桥架出口
- 消防电缆通道
进场验收要点
- 关键分支和转向点位标签齐全
- 标签信息与图纸和台账一致
- 标签朝向统一并可远距识别
- 改线后导引标签同步更新
使用要点
- 先统一楼层和系统编码再批量制作
- 高湿区域优先选防水耐腐标签
- 竣工前做一次全竖井导引复核
保管要求
- 标签按楼栋系统分袋管理
- 防潮防晒防字迹褪色
- 旧版标签集中回收防误挂
常见问题
- 箭头方向标反
- 楼层信息缺失
- 线路调整后标签未更新
