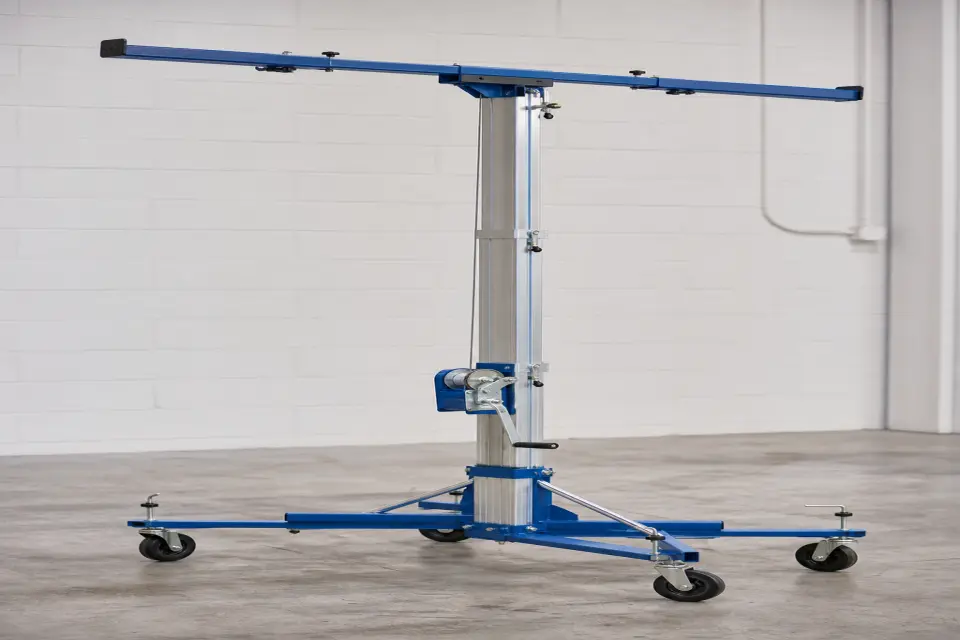

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍工具整体和编号标签，型号、量程、校准有效期或设备编号入镜。
- 拍关键工作面或附件，表笔、钻头、扳手头、探头、表盘等细节清楚。
- 拍实测过程，仪器读数、被测对象、回路编号或试验部位同框。
- 拍收纳和状态，电池、线缆、保护盒、防摔防潮状态用于交接记录。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见高度 | 3-6 m，按桅杆节数确定 | 按设计、合同和项目验收口径复核 |
| 常见载荷 | 120-300 kg | 按设计、合同和项目验收口径复核 |
| 控制点 | 额定载荷、叉臂平衡、支腿、绞盘、人员配合和落位控制 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 吊装方案、机电安装记录、技术交底和安全检查 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 走廊吊顶风管安装
- 机房大截面风管就位
- 大堂高空风口箱安装
- 厨房排烟管装配
- 地下室机电综合区
进场验收要点
- 额定载荷和设备铭牌清晰
- 支腿展开、脚轮刹车和绞盘制动可靠
- 叉臂无明显弯曲和焊缝裂纹
- 风管提升路径与吊杆、喷淋和桥架净空关系已复核
使用要点
- 先空载试升确认稳定性
- 长风管两端配合人工导向防摆动
- 带法兰大件优先加垫保护避免磕伤镀层
保管要求
- 叉臂和桅杆分件固定收纳
- 绞盘钢索防潮防锈
- 长期停用前检查滑轮和刹车片状态
常见问题
- 偏载顶升导致设备倾斜
- 高空就位时没有统一指挥口令
- 提升路径未复核碰撞已装管线
