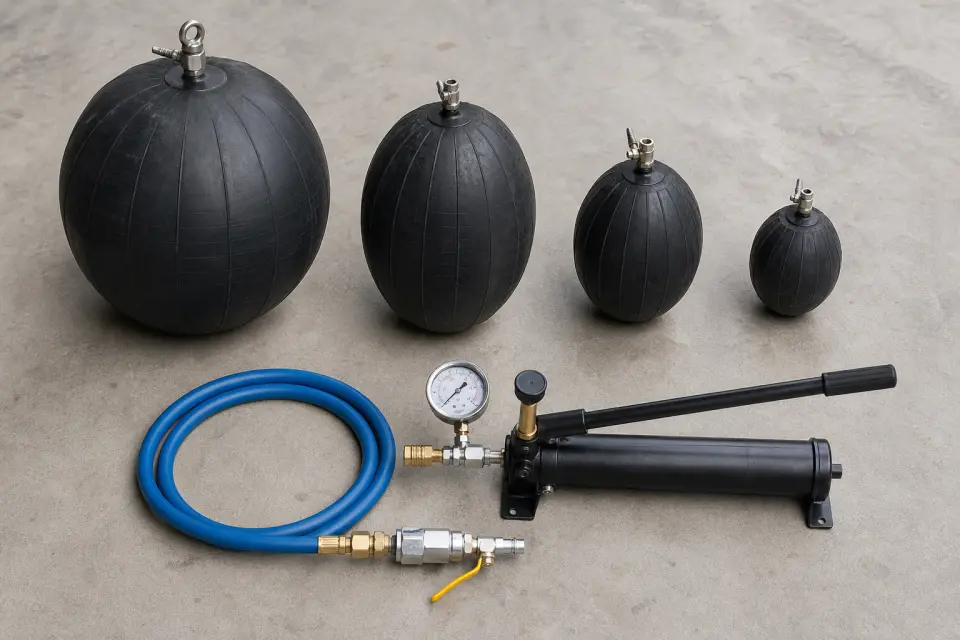

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍工具整体和编号标签，型号、量程、校准有效期或设备编号入镜。
- 拍关键工作面或附件，表笔、钻头、扳手头、探头、表盘等细节清楚。
- 拍实测过程，仪器读数、被测对象、回路编号或试验部位同框。
- 拍收纳和状态，电池、线缆、保护盒、防摔防潮状态用于交接记录。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见适用 | DN50-DN300，按堵球规格确认 | 按设计、合同和项目验收口径复核 |
| 常见配套 | 打气筒、压力表、牵引绳和防脱锚固件 | 按设计、合同和项目验收口径复核 |
| 控制点 | 适配管径、充气压力、防脱、密封时间和排水预案 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 闭水试验记录、维修记录、交底和安全检查 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 排水立管闭水试验
- 卫生间支管封堵
- 屋面雨水试水段
- 维修临时止水点
- 地下室排水整改点
进场验收要点
- 堵球表面无裂纹老化和明显磨损
- 充气阀门密封可靠，压力保持稳定
- 牵引绳和防脱措施到位
- 试验结束前确认下游排水路径和人员站位安全
使用要点
- 下放深度先做标记防止超位
- 充气后做短时稳压复核再正式蓄水
- 放气前先确认下游无人和接水措施到位
保管要求
- 清洗晾干后避光收纳
- 充气阀帽齐全防进灰
- 不同规格分袋管理防混用
常见问题
- 堵球规格过小造成滑脱
- 未设牵引防脱绳直接试水
- 放气排水无组织污染已完工区域
