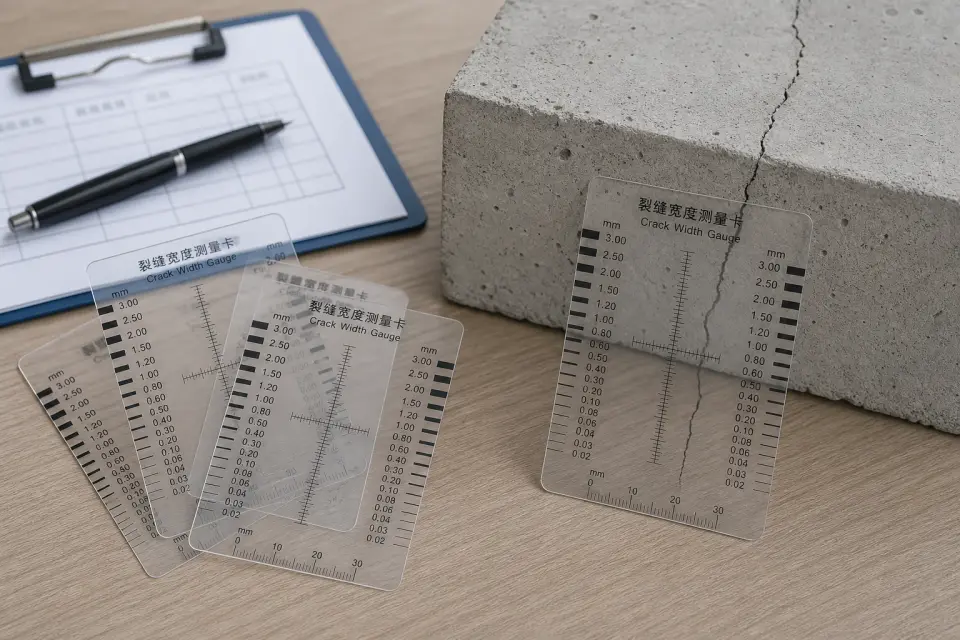

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍工具整体和编号标签，型号、量程、校准有效期或设备编号入镜。
- 拍关键工作面或附件，表笔、钻头、扳手头、探头、表盘等细节清楚。
- 拍实测过程，仪器读数、被测对象、回路编号或试验部位同框。
- 拍收纳和状态，电池、线缆、保护盒、防摔防潮状态用于交接记录。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见量程 | 0.02-2.00 mm 分档读数 | 按设计、合同和项目验收口径复核 |
| 常见形式 | 透明裂缝卡、观测尺、带编号贴片 | 按设计、合同和项目验收口径复核 |
| 控制点 | 贴合读数、测点编号、时间记录、复测频率 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 裂缝巡检记录、维修闭环、结构复核意见 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 抹灰墙面巡检
- 地下室结构裂缝复查
- 楼板裂缝观察
- 精装交付维修
- 外墙渗漏排查
进场验收要点
- 刻度清晰、无明显磨损影响读数
- 测量时与裂缝表面贴合，不得悬空读取
- 测点编号、位置照片和日期记录完整
- 疑似发展性裂缝建立连续复测记录
使用要点
- 先清理浮灰再贴卡读数
- 同一裂缝固定测点重复复测
- 超过项目容许值时及时转结构或专业处理流程
保管要求
- 透明卡片平码防折伤
- 与巡检记录板成套保管
- 污染严重影响读数时及时更换
常见问题
- 不同测点混用一个编号导致无法比较
- 只测宽度不记录长度和走向
- 一次性读数后长期不复测
