现场判断

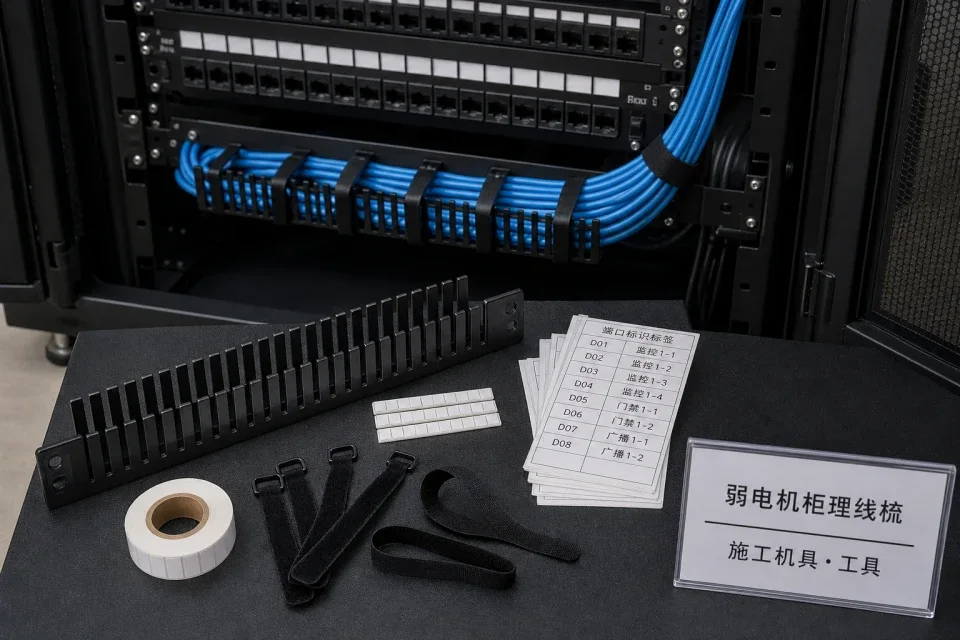

材料进场：用于控制柜和弱电柜电缆分路整序，现场重点看梳槽匹配、固定强度和检修余量。
先判断回路用途、规格型号和安装场景，再看是否适配图纸和负荷，电气类最怕型号对了但场景不对。
先统一图纸版本、系统编号和材料规格，再把进场验收、绝缘/导通或联动相关记录同步起来。
- 规格型号、系统/回路编号、使用区域。
- 合格证、检测报告、阻燃/防火或绝缘要求。
- 安装照片、测试记录、整改闭合或复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见路数 | 6、12、24 路梳槽，按线束密度和线径选用 | 按设计、合同和项目验收口径复核 |
| 常见材质 | 阻燃工程塑料或金属框架+护套 | 按设计、合同和项目验收口径复核 |
| 控制点 | 梳槽圆角、防刮线、固定螺位和可拆复用性 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 机柜布线图、端口编号表、整改记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 弱电机柜
- PLC 控制柜
- 网络配线架
- 安防控制箱
- 楼宇自控柜
进场验收要点
- 线束按系统和端口号分路整齐
- 理线梳板固定牢靠不位移
- 线缆弯曲半径满足规范要求
- 检修抽线后可恢复原线序
使用要点
- 先做端口编号再做梳板分路
- 高密度区配合号码条提升识别
- 设备增容时预留空梳槽位
保管要求
- 按规格路数分类装箱
- 避免重压导致梳齿变形
- 防尘防潮保持卡扣弹性
常见问题
- 线束硬塞导致折弯过急
- 梳板松动造成线序混乱
- 扩容后未重排线束路径
