现场判断

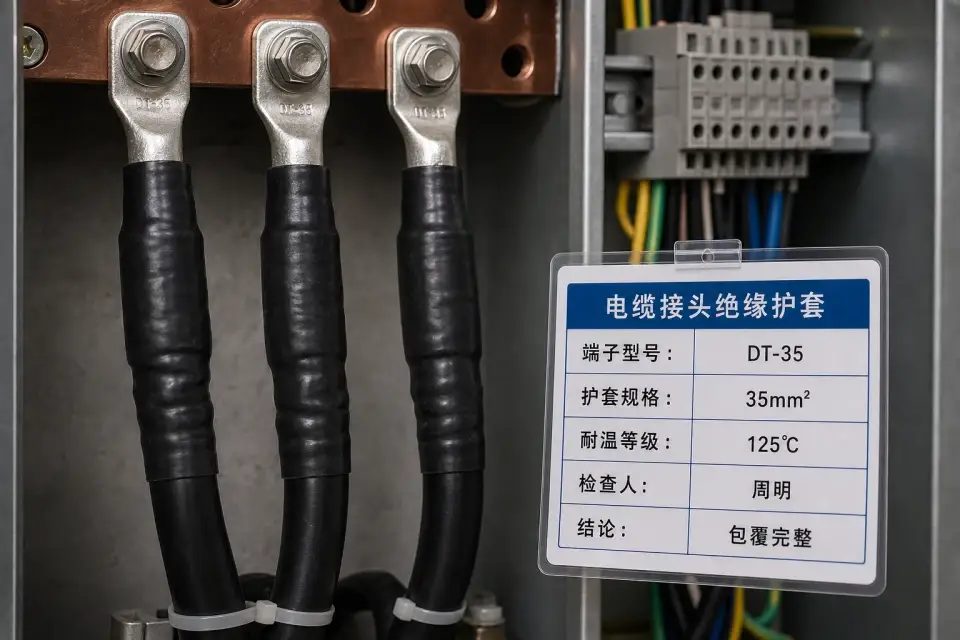

材料进场：用于端子与接头外露导体的绝缘防护，现场重点看护套尺寸、包覆完整性、耐温阻燃和检修可复位性。
先判断回路用途、规格型号和安装场景，再看是否适配图纸和负荷，电气类最怕型号对了但场景不对。
先统一图纸版本、系统编号和材料规格，再把进场验收、绝缘/导通或联动相关记录同步起来。
- 规格型号、系统/回路编号、使用区域。
- 合格证、检测报告、阻燃/防火或绝缘要求。
- 安装照片、测试记录、整改闭合或复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见规格 | 按端子尺寸和导线截面配套选用 | 按设计、合同和项目验收口径复核 |
| 常见材质 | 阻燃橡胶、PVC 或热塑弹性体 | 按设计、合同和项目验收口径复核 |
| 控制点 | 包覆长度、贴合度、耐温等级和阻燃性能 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 材料合格证、绝缘测试和整改记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 低压配电柜动力端子
- 电机接线盒
- 临电动力设备
- 设备控制箱电源端子
- 泵房配电箱
进场验收要点
- 接头外露导体已被护套完整覆盖
- 护套贴合紧密无开裂破损
- 高温区护套材质耐温等级满足要求
- 复检绝缘电阻满足回路验收要求
使用要点
- 先核对端子型号再选护套规格
- 装配后检查是否影响端子紧固
- 检修拆卸后恢复护套并复测绝缘
保管要求
- 按规格分区收纳防错配
- 避免油污和高温直晒
- 老化发黏护套及时报废替换
常见问题
- 护套尺寸偏大导致滑移外露
- 高温环境选型不当引起老化开裂
- 检修后漏装护套形成裸露风险
