现场判断

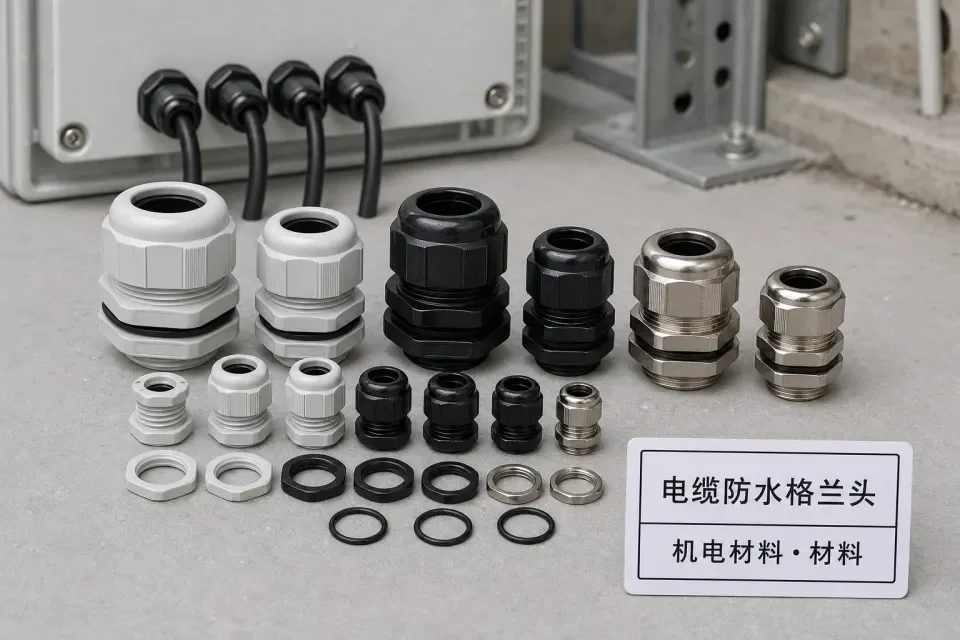

材料进场：用于配电箱、控制箱和户外设备电缆进出线密封，现场重点看螺纹规格、密封圈压紧、防护等级和锁母固定。
先判断回路用途、规格型号和安装场景，再看是否适配图纸和负荷，电气类最怕型号对了但场景不对。
先统一图纸版本、系统编号和材料规格，再把进场验收、绝缘/导通或联动相关记录同步起来。
- 规格型号、系统/回路编号、使用区域。
- 合格证、检测报告、阻燃/防火或绝缘要求。
- 安装照片、测试记录、整改闭合或复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见规格 | M16、M20、M25、M32、M40、M50，按电缆外径和开孔尺寸选用 | 按设计、合同和项目验收口径复核 |
| 常见材质 | 尼龙、黄铜镀镍、不锈钢，按环境和耐腐蚀性选型 | 按设计、合同和项目验收口径复核 |
| 控制点 | 螺纹匹配、密封圈压紧、箱体壁厚适配、锁母防松和接地连续性 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 合格证、防护等级资料、通电试运行与淋雨复查记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 室外配电箱
- 水泵控制箱
- 景观照明箱
- 屋面设备控制柜
- 地下车库潮湿区配电盒
进场验收要点
- 格兰规格与电缆外径和箱体开孔匹配
- 密封圈压紧后无明显位移或切伤
- 锁母固定牢靠，箱体外壳无松动
- 室外或潮湿区复查无进水渗水迹象
使用要点
- 进线前先试装确认开孔和螺纹配合
- 多芯电缆护套压紧后再做芯线端接
- 振动设备建议加防松垫圈并定期复检
保管要求
- 密封圈与本体成套袋装保存
- 不同规格分格收纳防混料
- 尼龙件避免长期高温暴晒导致脆化
常见问题
- 格兰尺寸偏大导致压紧不严进水
- 开孔毛刺损伤密封圈
- 锁母未拧紧导致运行松脱
