现场判断

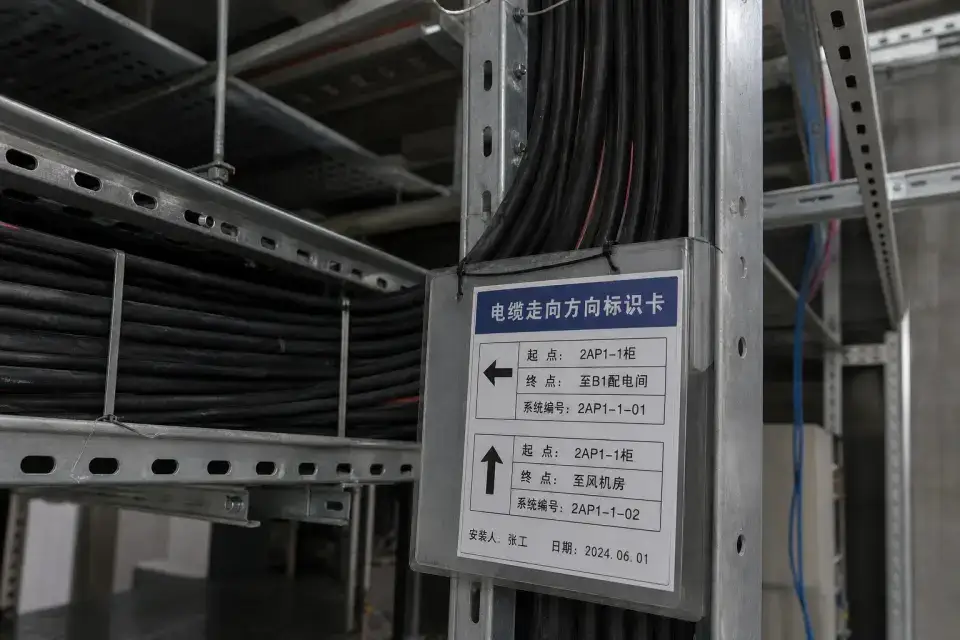

材料进场：用于电气竖井和桥架分支处标识电缆去向，现场重点看方向箭头、起止点和编号一致性。
先判断回路用途、规格型号和安装场景，再看是否适配图纸和负荷，电气类最怕型号对了但场景不对。
先统一图纸版本、系统编号和材料规格，再把进场验收、绝缘/导通或联动相关记录同步起来。
- 规格型号、系统/回路编号、使用区域。
- 合格证、检测报告、阻燃/防火或绝缘要求。
- 安装照片、测试记录、整改闭合或复验结果。
先把验收、进场或施工记录落到表格里。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见材质 | PET 覆膜卡、PVC 硬卡或金属吊牌 | 按设计、合同和项目验收口径复核 |
| 信息要素 | 起点、终点、系统编号、箭头方向和日期 | 按设计、合同和项目验收口径复核 |
| 控制点 | 标签耐久性、悬挂牢固度、标识朝向可读性 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 电缆清册、桥架平面图、竣工图复核记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 电气竖井
- 桥架分支节点
- 机房出线口
- 配电间母线桥架
- 消防电缆通道
进场验收要点
- 桥架关键节点方向标识齐全
- 标识信息与图纸和台账一致
- 标签朝向统一且远距可读
- 改线后方向标识已同步更新
使用要点
- 先统一箭头和编码规则再批量制作
- 跨层走向建议加入楼层编码
- 年度巡检时联动复核标签完整性
保管要求
- 备用标识卡按系统分袋管理
- 防潮防污防字迹褪色
- 旧版卡片集中回收防误用
常见问题
- 箭头方向与实际走向相反
- 标签内容缺起止点
- 改造后旧标签未撤换
